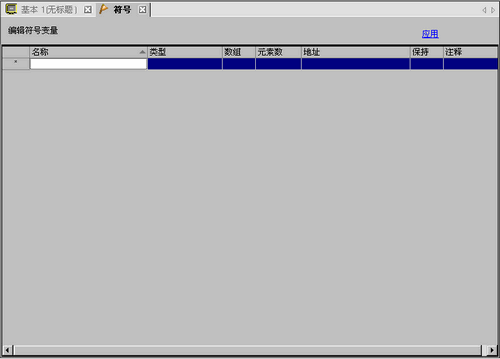

显示用于注册符号变量的画面。
有关注册符号变量的更多信息,请参阅下面的内容。29.3.2 使用自定义地址(变量格式)
29.3.3 使用预定义地址(地址格式)
当使用带位地址类型的符号变量时,带任何元素编号,而非 0 的符号变量将导致 GP-Viewer EX 上的错误。
名称
指定符号变量名称。
类型
指定符号变量类型。
从[系统设置]窗口的[逻辑程序]中,当[注册变量]为[变量格式]时,则从[位地址]、[字地址]、[位变量]、[整型变量]、[浮点型变量]、[实型变量]、[定时器变量]、[计数器变量]、[日期变量]、[时间变量]或[PID变量]中选择类型。
当[注册变量]是[变量格式]时,请将类型选择为[位地址]或[字地址]。
数组
决定是否指定数组。
当[类型]为[位地址]、[字地址]、[位变量]、[整型变量]、[浮点型变量]或[实型变量]时,可以进行设置。
元素数
指定[数组]元素的数量。
最大值具体取决于所选的[类型]。
位地址或字地址:1 至 32768
位变量、整型变量、浮点型变量或实型变量:1 至 4096
地址
如果您将[类型]指定为[位地址]或[字地址],请指定控制器/PLC地址。
保持
选择保持或非保持。
如果选择[位地址]或[字地址]作为[类型],则不能设置。
注释
键入任意注释。
应用
导入
导入CSV文件格式的符号变量。
如果选择[GP-Pro EX格式],您可以导入从GP-Pro EX中导出的符号变量。
如果选择[其他格式],您可以导入Unicode格式CSV或制表符分隔的文本文件。
如果选择[STEP7工程文件],您可以导入西门子配置软件STEP7工程(S7P)中设置的符号和注释。
有关使用[STEP7 工程文件]应用的信息,请参阅下面的内容。5.18.7.4 通用设置- 符号变量设置/导入STEP7工程文件
导出
导出CSV文件格式的符号变量。
