通过使用Step7符号提取工具，您可以使用西门子配置软件STEP7工程中设置的符号和注释。
将符号导入GP-Pro EX后，您可以在GP-Pro EX工程中使用它们。在设置期间，您可以检查导入的注释。
支持的驱动程序
当在[系统设置]窗口的[控制器/PLC]中设置下列任何系列时，您可以从STEP7工程中导入数据。
|
制造商 |
系列 |
|
Siemens AG |
Simatic S7 3946(R)/RK512 Simatic S7 Ethernet Simatic S7 MPI Direct |
您可以导入的数据
您可以使用Step7符号提取工具导入下列数据。
DB(数据块)已注册的地址
设置有符号名称的共享数据(系统存储器数据)
为符号名称导入多达32个字符
如果GP-Pro EX没有使用符号名称中的字符，将删除该字符。
如果有复制的符号名称，将只导入第一个符号。
导入的数据类型转换如下。
|
Siemens Step7 |
导入 |
GP-Pro EX |
|
BOOL |
○ |
位地址 |
|
WORD, DWORD, INT, DINT, REAL, S5TIME |
○ |
字地址 |
|
数组 |
○*１ |
所选的数据类型 |
|
TIME, DATE, TIME_OF_DATE, CHAR |
× |
- |
仅导入1维数组数据
如果从数组元素1或以上开始导入，则每个数组元素作为单独符号而导入。
如果从负数组元素(-1或以下)开始导入，则不能导入负数组元素。元素0和更高值作为数组而导入。
导入

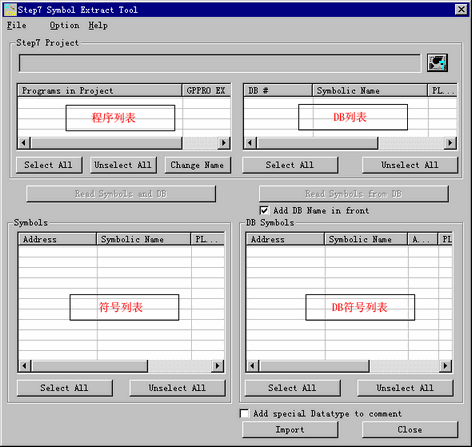

在[通用设置]菜单中点击[符号变量]。在[编辑符号变量]页面，点击[工具]，指向[导入]，然后点击[STEP7工程文件]。显示[Step7符号提取工具]。
您可以从[选项]菜单的Step7符号提取工具中更改显示语言。
您不能运行Step7符号提取工具的两个实例。
点击
选择要导入的STEP7工程（*.S7P）文件。
点击[更改名称]来选择外接控制器或导入的符号。
从[工程中程序]表（程序列表）中，选择程序并点击[读取符号和DB]。从所选的程序中读取系统存储器和数据块，显示在[符号]和[DB #]表中(符号列表和DB列表)。
从[DB #]表（DB列表）中，选择数据块，导入并点击[从DB中读取符号]。从所选数据块中加载地址，然后显示在[DB符号]表(DB符号列表)。
在[符号]和[DB符号]表中选择地址，并点击[导入]。导入所选的地址。
设置指南
文件
打开Step7工程
显示您可以选择要导入STEP7工程的对话框。
读取符号和DB
从[工程中程序]表中所选的程序中读取共享数据(系统存储器)和数据块，并显示[DB #]和[符号]表中的结果。
从DB中读取符号
从[DB #]表中所选的数据块中读取符号信息，并显示[DB符号]表中的结果。
导入
将STEP7工程地址导入[符号变量]列表中。
关闭
退出Step7符号提取工具。
选填
使用Step7符号提取工具更改显示语言。可以从[英语]、[德语]、[法语]、[意大利语]和[日语]中进行选择。
帮助
关于
显示Step7符号提取工具的版本信息。
选择STEP7工程
显示您可以选择要导入STEP7工程的对话框。
全选
选择所有程序。
取消选择全部
清除所有程序的选择。
更改名称
定义所选程序的控制器/PLC。点击显示下列对话框，其中您可以确认GP-Pro EX中的设置的控制器/PLC，并设置[转换后]。点击[更改]将定义[工程中程序]表的[GPPRO EX (PLC) 名称]列中显示的控制器/PLC名称。
工程中程序
显示所选工程的所有程序。
Step7工程
该字段显示工程名称和路径。
GPPRO EX (PLC) 名称
为要导入的符号显示关联控制器/PLC的名称。
DB #
从程序中显示已加载的数据块的列表。
DB #
该列显示数据块的名称。
名称
该列显示与数据块关联的符号名称。
PLC名称
显示[工程中程序]表中定义的控制器/PLC。
注释
该列显示与数据块关联的符号注释。
读取符号和DB
从[工程中程序]表中所选的程序中读取共享数据(系统存储器)和数据块，并显示[DB #]和[符号]表中的结果。
从DB中读取符号
从[DB #]表中所选的数据块中读取符号信息，并显示[DB符号]表中的结果。
将DB名称添加到前面
从[DB #]表中读取符号时，您可以将数据块作为前缀添加到符号名称。
符号
从STEP7工程中显示已加载的符号列表。
地址
显示符号的系统存储器地址。
符号名称
该列显示与系统存储器关联的符号名称。
PLC名称
显示[工程中程序]表中定义的控制器/PLC。
注释
显示与符号关联的注释。
DB符号
该表显示注册到数据块的符号名称。
地址
该列显示注册到数据块的符号。
符号名称
该列显示符号名称。
数组指数
当使用数组时，显示元素数组编号。
当使用数组数据类型和1维数组时，加载元素1和更高编号。
PLC名称
显示[工程中程序]表中定义的控制器/PLC。
注释
该列显示与符号关联的注释。
将特定数据类型添加到注释
当作为系统变量导入时，您可以将STEP7数据类型添加到注释。
您可以附加的数据类型和添加到注释的文本如下。您不能使用其他数据类型附加。
|
数据类型 |
文本 |
|
DWORD |
32_ |
|
DINT |
32_ |
|
REAL |
FL_ |
|
S5TIME |
S5_ |
