更多详情,请参阅“设置指南”。5.18.5.2 地址设置
5.18.7.3 通用设置 - 符号变量设置
有关可以与逻辑功能一起使用的地址的信息,请参阅下面的内容。29.3 逻辑程序中使用的地址

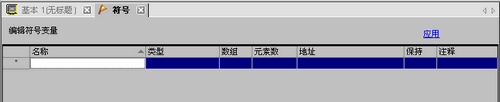

在[通用设置(R)]菜单中选择[符号变量设置(V)]。
将显示如下窗口。
点击[名称]栏中的一个单元格,指定符号变量名称。
针对[类型]列的每个单元格,选择符号的地址类型。

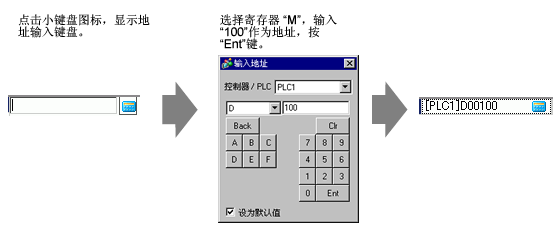

点击[地址]列中的每个单元格以显示。设置每个符号的地址。
(例如,Line A Production:D100,Line B Production:D101,Line C Production:D102, Line D Production:D103)
将地址注册为符号的设置完成。
接下来,设置数据显示器部件的符号。从[部件(P)]菜单中选择[数据显示器(D)],然后选择[数值显示(N)]或点击图标,将它放置在画面上。

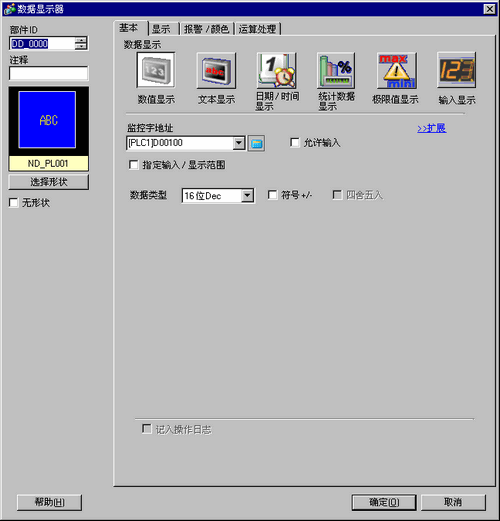

双击画面上放置的部件。将显示[数据显示器]对话框。
点击[选择形状],选择适当的形状。
在[监控字地址]下拉列表中选择保存值的符号。
在[数据类型]下拉列表中设置要显示的数据类型。
需要的话,在[报警/颜色设置]选项卡和[显示设置]选项卡上设置数据显示器的颜色和文本,然后点击[确定(O)]。
同样为“Line B Production”、“Line C Production”和“Line D Production”符号设置数据显示器。
如果不首先注册符号,指定地址时您可以在地址控制栏直接输入符号名称。输入符号后,按[Enter]键。当弹出如下消息时,点击[注册为符号]。一经注册,您就可以在通用设置的[符号变量]中查看符号。
在[注册变量]区,如果您选择了[变量格式]和[注册为符号],就会将其注册为“字地址”型的符号。当您点击[注册为变量]时,会将其注册为“整型变量”。
如果您选择了[地址格式],将显示如下消息。点击[是(Y)]将其注册为“字地址”型符号。
