5.2.1 设置步骤 - 启动/创建/保存/退出

启动

  1. 双击桌面上的快捷图标或从[开始]菜单中指向[所有程序(P)]，然后[Pro-face]，选择[GP-Pro EX*.**]。星号**表示版本号。

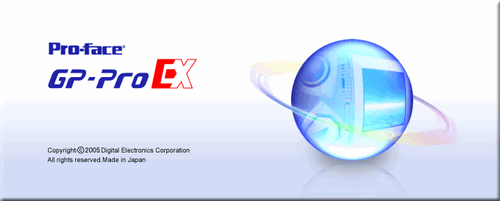

  2. GP-Pro EX打开，画面显示如下。

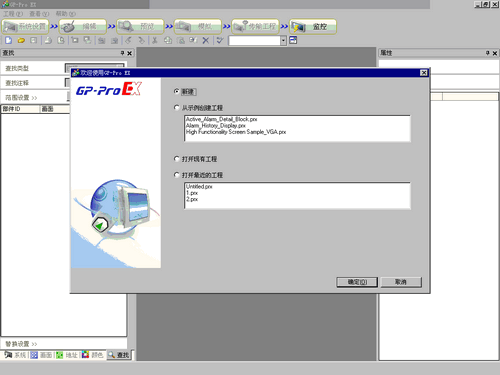

  3. 将显示[欢迎使用GP-Pro EX]对话框。选择[新建]并点击[确定(O)]。

    • 要创建新工程，从[工程(F)]菜单中选择[新建(N)]。您也可以点击来创建新工程。将显示[欢迎使用GP-Pro EX]对话框。

    • 您可以用保存在[Sample]文件夹中的示例工程为基础来创建工程文件。在欢迎对话框中，选择[从示例创建工程]。该工程是只读的。使用[工程(F)]菜单的[另存为(A)]命令保存文件。

  4. 在下一画面中，从[系列]中选择[GP3000 Series]，然后选择[系列]、[型号]和[方向]。然后点击[下一个(N)]。
    3.3 支持的型号列表

    • [规格]显示所选人机界面机型的详细规格。

    • 如果您选择了[GP2000 Series]，GP-Pro EX退出，GP-PRO/PBIII for Windows启动。如果未安装，则不会启动GP-PRO/PBIII。

    • 如果选择的是[IPC Series (PC/AT)]，则无需设置[方向]。在[屏幕大小]中指定显示器尺寸。

  5. 将弹出如下对话框。选择[制造商]、[系列]和[端口]，然后点击[通讯设置]。

    • 要在不配置控制器/PLC系列的通讯设置的情况下创建画面，请点击[新建画面]。画面编辑器将显示[基本 1]。
      要创建逻辑程序，请点击[新建逻辑]来显示逻辑编辑器[MAIN]。
      第29章逻辑编程

    • 如果您选中[使用系统区]复选框，您可以在控制器/PLC上设置人机界面内部系统区。
      5.19.6 人机界面(系统区)设置指南

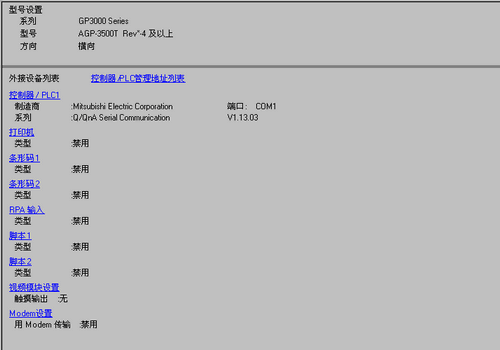

  6. 当[欢迎使用GP Pro-EX]对话框关闭时，[外接设备列表]显示在主窗口中。点击[控制器/PLC1]。

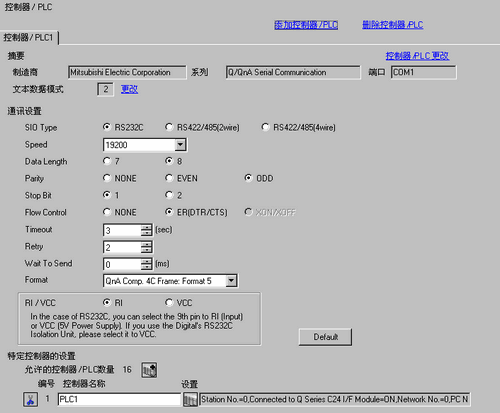

  7. 当显示[控制器/PLC]时，指定通讯设置。



    • [通讯设置]详情根据控制器/PLC系列的不同而不同。有关控制器/PLC,请参阅“GP-Pro EX PLC/控制器连接手册”。
      建议保留[Timeout]、[Retry]和[Wait to Send]的默认设置。

创建/保存

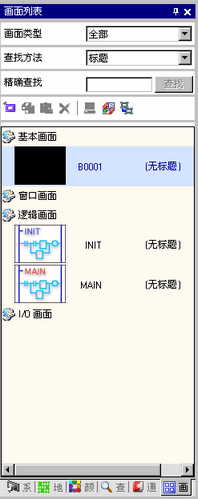

  1. 打开画面列表窗口，双击基本画面。

    • 如果[画面列表]不在工作区，从[查看(V)]菜单中指向[工作区(W)]，然后选择[画面列表(G)]。

    • 要创建逻辑程序，双击当前显示的逻辑画面。如果您选择了一个不支持逻辑功能的型号，您可以创建逻辑程序但该程序不能在人机界面上运行。
      第29章逻辑编程

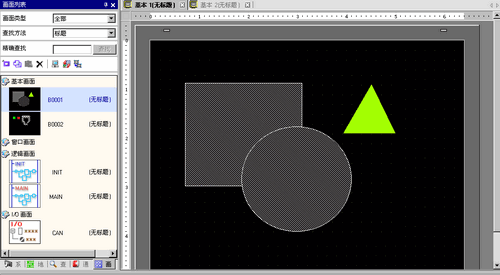

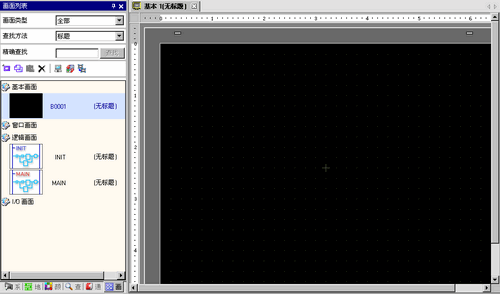

  2. [基本画面]显示如下。

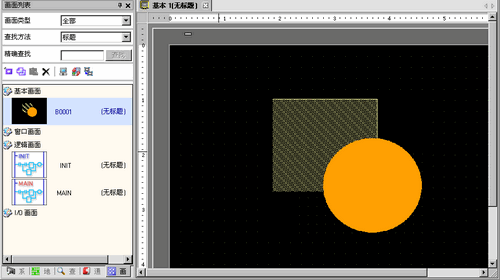

  3. 创建一个画面。

  4. 添加新画面。

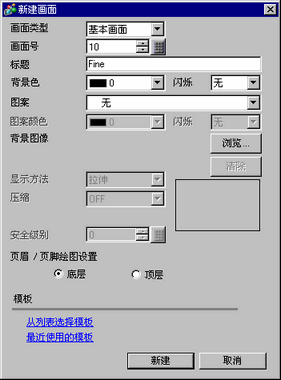

    从[画面(S)]菜单中选择[新建画面(N)]或点击。然后将显示[新建画面]对话框。选择[画面类型]，指定[画面]和[标题]并点击[新建]。

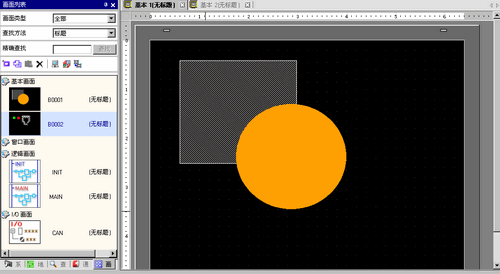

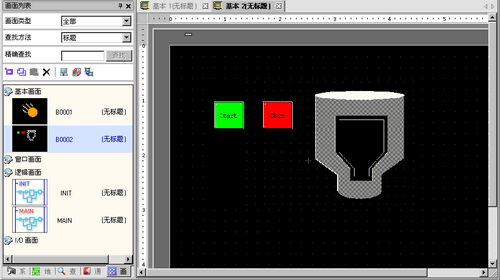

  5. 将显示[基本2]。

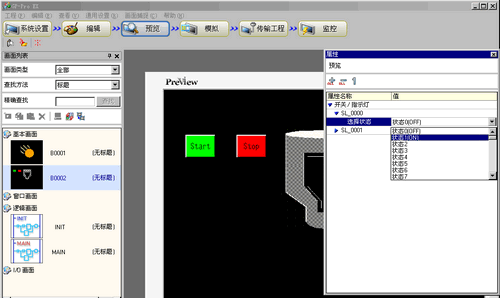

    • 即使在绘制模式下，您也可以通过点击状态工具栏上的[预览]图标来检查画面的显示状态。(通过使用人机界面的彩色设置来显示颜色)。您只能预览基本画面和窗口画面。
      在[查看(V)]菜单中指向[工作区(W)]并选择[属性(P)]来查看一些简单操作(如，显示或隐藏窗口部件、更改开关指示灯的状态、在数据显示器中显示值)。

      您可以通过从[画面捕捉(C)]菜单中选择[导出到文件(F)]，将显示的预览画面保存为JPEG文件。
      在确认显示后，点击状态工具栏上的[编辑]图标，返回到画面编辑器。

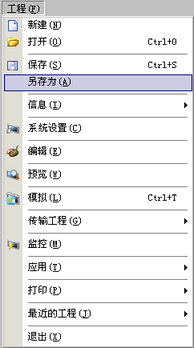

  6. 从[工程(F)]菜单中选择[另存为(A)]。

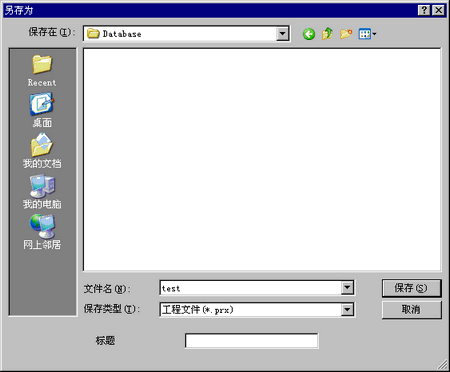

  7. 将显示[另存为]对话框。定义文件保存位置和文件名并点击[保存(S)]。

    • 文件名最多为 255 个字符，包括文件扩展名。
      默认位置是\Program Files\Pro-face\GP-Pro EX *.**\Database。

    • 如果文件保存出现问题，在[错误检查]窗口中会显示如下错误消息。
      33.9 检查错误

修改

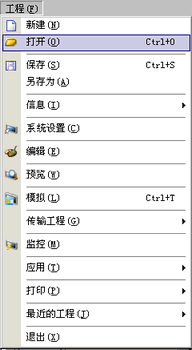

  1. 从[工程(F)]菜单中选择[打开(O)]或点击“打开”图标。

    • 打开用旧版本软件创建的工程文件时，会出现如下的警告消息。

    • 复制或传输到CD-ROM的工程文件只能被作为只读文件打开。保存时，[另存为]对话框出现，您可以更改文件名。

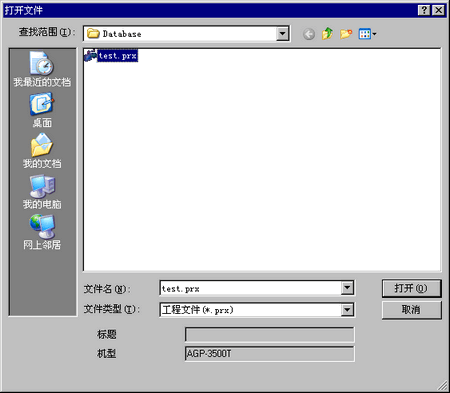

  2. 在[打开文件]对话框中指定工程文件(*.prx)，然后点击[打开]。

  3. 工程的主窗口打开。

    • 您也可以双击打开工程文件(*.prx)。

    • 您可以同时打开两个不同的工程文件。

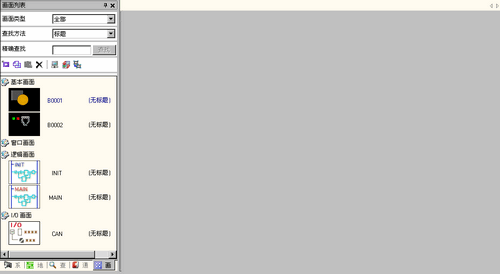

  4. 从[画面列表]窗口中选择您想修改的基本画面。画面显示在编辑区。

    • 从[画面列表]窗口中选择您想修改的逻辑画面。画面显示在编辑区。

  5. 修改画面。

  6. 如需保存修改，可从[工程(F)]菜单中选择[保存(S)]或点击保存图标。

结束

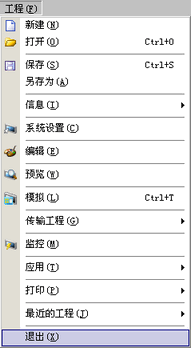

  1. 要关闭工程，从[工程(F)]菜单中选择[退出(X)]或点击右上角的图标。

    • 要关闭画面，在画面选项卡的右边点击，或右击该选项卡，从菜单中选择[(画面号)关闭]。您也可以用快捷键关闭画面。



      关闭该工程时，将保存选项卡的显示状态。下一次打开该工程时，选项卡的显示状态会与退出时一样。

  2. 如果您更改了一个工程文件且试图在不保存的情况下退出程序，将显示[确认工程文件保存]对话框。

    如果您点击[是(Y)]，将在当前状态保存并关闭工程。
    如果您点击了[否(N)]，将在不保存修改的情况下关闭工程。
    如果您点击[取消]，工程返回到操作前的状态，不会关闭。
