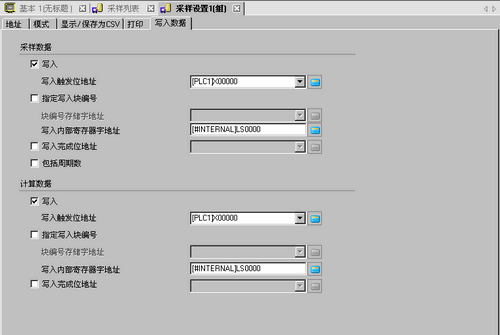

24.11.6 写入内部寄存器选择将采样数据写入人机界面内部寄存器的设置。有关该功能的更多信息，请参阅下面的内容。
采样数据
写入
选择是否将保存在备份SRAM(或DRAM)中的采样数据写入人机界面内部寄存器。
写入触发位地址
设置地址用于控制将数据写入内部寄存器地址。当该位地址置ON时，采样数据被发送到内部寄存器。
指定写入块编号
如果清除了[模式]选项卡-扩展设置中的[在完成指定周期后覆盖原有数据]复选框，指定是否设置块编号以便写入内部寄存器。
块编号存储字地址
当指定了[指定写入块编号]时，设置一个用于保存块编号的字地址。保存在该地址块中的数据将被输出到内部寄存器。
如果未指定块编号，将输出从块编号“0”开始的数据。
写入内部寄存器字地址
选择将保存数据的内部寄存器地址。将从该地址开始保存采样数据。
写入完成位地址
指定是否确认写入内部寄存器完成。如果您想确认，则设置一个位地址。当数据写入完成时，该位置ON。
该位不会自动置OFF。在确认了写入完成后，请将该位置OFF。
包括周期数
指定是否随数据一起将采样数据数也输出到内部寄存器。
计算数据
写入
选择是否将在[显示/保存为CSV]选项卡上设置的每个数据列的合计值读到内部寄存器。
写入触发位地址
设置控制向内部寄存器写计算数据的地址。当该位地址置ON时，会将在[显示/保存为CSV]选项卡上设置的每个数据列的计算值都写入内部寄存器。
指定写入块编号
如果勾选了[模式]选项卡的扩展设置中的[在完成指定周期后覆盖原有数据]复选框，指定是否设置块编号以便写入内部寄存器。
块编号存储字地址
当指定了[指定写入块编号]时，设置一个用于保存块编号的字地址。保存在该地址块中的合计数据将被输出到内部寄存器。
如果未指定块编号，将输出从块编号[0]开始的合计数据。
写入内部寄存器字地址
选择将保存合计数据的内部寄存器地址。将从该地址开始保存计算数据。
写入完成位地址
指定是否确认将计算数据写至内部寄存器完成。如果您想确认，则设置一个位地址。当数据写入完成时，该位置ON。
该位不会自动置OFF。在确认了写入完成后，请将该位置OFF。
