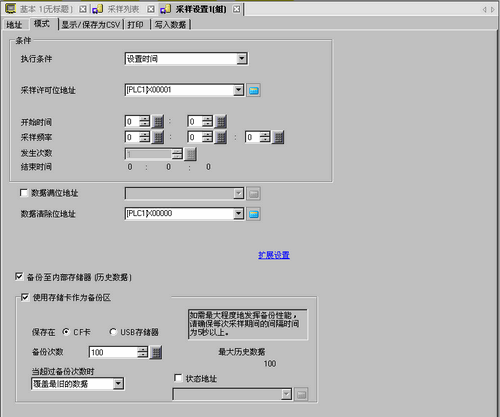

从指定时间开始以恒定周期进行数据采样。
执行条件
选择采样操作的执行条件。选择[时间设置]。
采样允许位地址
选择控制是否执行采样的地址。当该地址为ON时，采样将从指定的[开始时间]开始，这之后，在设定的[采样周期]的每个周期上读取数据。
当该位为OFF时，即使达到了[开始时间]，也不会进行采样。
启动时间
指定采样操作的开始时间。在0至23(小时)和0至59(分钟)之间设置时间。
采样频率
以15秒为增量，从0秒到23小时、59分、45秒设置采样将发生的周期。
发生次数
选择采样将发生的次数。如果勾选了[扩展]设置中的[在完成指定周期后覆盖原有数据]复选框，可以在1至65535中选择次数。如果清除了该复选框，范围为1至2048次。
将限定设置范围以确保[开始时间]到[结束时间]之间的时间在24小时内。此外，整个系统中的采样组数和地址数(字数)也有限制。
结束时间
设置[开始时间]、[采样周期]、[次数]，将显示采样结束时间。
数据满位地址
在所有采样均已完成(指定的[次数] * [块数]或[次数] * [天数])后，该位地址将置ON，以确认操作完成。如需确认，请设置该地址。
在扩展设置中，如果勾选了[在完成指定周期后覆盖原有数据]复选框，该位将表明数据采样周期何时完成。即使该位为ON，采样操作也将继续进行。
如果未指定，当该位置ON时采样操作将结束。请将[数据清除位地址]置OFF以便继续。
该地址不会自动置OFF。如果勾选了[完成指定周期后覆盖原有数据]复选框，请确保该位为OFF以便确认下一个采样周期。
数据清除位地址
指定控制采样数据清除的位地址。当该地址置ON时，保存在人机界面中的所有采样组数据都将被清除。在清除了数据后，该位将置OFF。

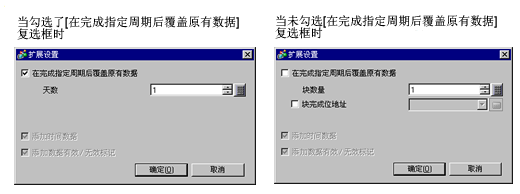

扩展设置
显示[扩展设置]对话框。
根据是否勾选[在完成指定周期后覆盖原有数据]复选框，内容会有所不同。

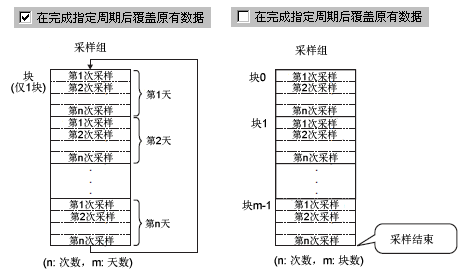

在完成指定周期后覆盖原有数据
选择在已经进行了指定次数的数据采样后，是否从最旧的数据开始覆盖和保存数据。
如果设置了它，即使当所有数据采样均已完成时([次数]x[天数])，采样仍会进行，并从最旧的数据开始进行覆盖。
如果未设置它，将不会覆盖以前的数据。会将新一轮数据作为独立块进行保存。在所有数据均已保存后([次数]x[块数量])，直到已删除了所有已保存的数据后，采样才会进行。
天数
指定采样数据应在备份SRAM(或DRAM)内保留多少天。会将数据保存指定的天数，然后从第一天的数据开始按顺序进行覆盖。设置范围在1至2048之间。限定设置范围的目的是为了确保[次数]x[天数]的结果不大于65535。
块数量
按指定次数采集到的完整的一组数据被称为[块]。此项指定一个采样组内设置的块数。设置范围在1至2048之间。
将限制设置范围以确保[次数]x[块数]的结果不超过65535。
块完成位地址
在完成了一个数据块的采样后(指定次数)，该位地址将置ON，以确认操作完成。如需确认，请设置该地址。
这将表明一个块的采样已经完成。采样操作仍将按指定的[块数]继续进行。
该地址不会自动置OFF。为了验证下一个块是否完成，请确保该位返回OFF状态。
添加时间数据
采样时间将随采样数据一起被保存。该设置是固定启用的。
添加数据有效/无效标记
随数据一起保存一个观察标记，以监视数据是否得到正确保存。该设置是固定启用的。
备份至内部存储器(历史数据)
选择是否将采样数据保存到备份SRAM。如果未保存采样数据，当人机界面断电或复位时数据将被删除。
使用存储卡作为备份区
显示是否把保存在备份SRAM中的数据写入[保存在]中指定的位置。数据以二进制格式保存。
当选择该项目时，备份至存储卡的注意事项和历史趋势图中可以显示的最大历史数据显示在右侧。最大数是条件的“次数” x “备份次数”。
保存在
从[CF卡]和[USB存储器]中选择备份数据的“保存在”位置。
“保存在”位置中自动为每个采样组创建文件夹。已保存的文件名是时间标记(保存时的年/月/日/时/分/秒)。
例如，如果保存时间是2007年7月2日14:30:5
\SAMP**\T070702_143005#.bin
(“**”表示采样组数，“#”表示索引号)
文件名的索引号是0到9。您可以同时保存最多10个文件。
备份次数
指定写入备份数据的次数(1到500)。这里指定的数字是可以创建的文件数。
当超过备份次数时
选择当备份文件数超过备份次数中设定的值时的操作。
覆盖最旧的数据
删除最旧的文件并添加新文件。
中断备份
停止备份。“1001”(文件数超出限制)保存在状态地址中。
状态地址
表示是否把已保存的操作状态和错误信息保存在指定地址中。
错误状态以如下错误代码表示。
错误代码
|
位12至15 |
内容 |
详情 |
|---|---|---|
|
0000 |
成功完成 |
传输成功完成。 |
|
0001至0011 |
保留 |
— |
|
0100 |
无CF卡或USB存储器 |
备份文件(二进制格式)时未插入CF卡/USB存储器或CF卡盖打开。 |
|
0101 |
CF卡/USB存储器写入错误 |
保存二进制格式的备份数据文件时CF卡/USB存储器的容量不足或CF卡/USB存储器被拔出。 由于恢复了人机界面时间设置，已经存在具有相同时间标记的10个备份数据文件。 |
|
0110 |
保留 |
— |
|
0111 |
CF卡错误 |
当CF卡未被格式化时发生。 |
|
1000 |
保留 |
— |
|
1001 |
文件数太多 |
超出了设定的文件数 |
