存储采样数据有两个区:
当您清除[模式]选项卡的[备份到内部存储器(历史数据)]复选框时,采样数据将保存在人机界面的备份SRAM内。如果没有勾选复选框,数据则保存在临时存储器(DRAM)中。
可将保存在备份SRAM中的数据备份至CF卡/USB存储器。
备份SRAM
该存储器在人机界面关机时也能保存数据。
SRAM备份用于操作日志数据、历史报警数据、内部寄存器中的备份数据、配方数据和采样数据。
采样数据可以使用的存储器的数量取决于人机界面型号及其他数据使用的内存量。

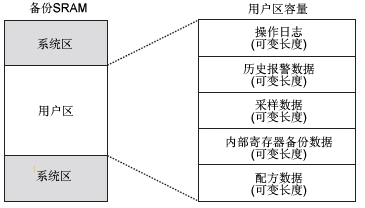

备份SRAM具有以下使用优先次序:
操作日志数据
历史报警数据
采样数据
内部寄存器中的备份数据
配方数据
采样功能内的优先顺序按最小采样组优先的顺序
当出现如下情况时保存在备份SRAM中的采样数据会被清除:
画面传输时
内存复位(离线模式)时
初始化内部存储器(离线模式)
指定的[数据清除位地址]置ON
该存储器用于临时存储,保存在这里的所有数据在人机界面关闭或复位时都将被清除。
当您清除[模式]选项卡的[备份到内部存储器]复选框时,采样数据将保存在该DRAM内。
当出现如下情况时保存在DRAM中的采样数据会被清除:
人机界面关机
人机界面复位。
画面传输时
指定的[数据清除位地址]置ON
可以显示保存在备份SRAM中的采样数据,作为[历史趋势图]的历史数据。通过将SRAM中的数据备份至CF卡或USB存储器,可以确认图表上的更多历史数据。

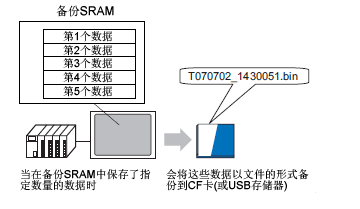

为将数据从SRAM备份到CF卡或USB存储器,在将指定次数的数据保存到SRAM中时,文件会自动分配一个Bin格式的文件名。
在备份了指定的[备份次数]后,选择是停止备份还是删除原有文件并保存新备份数据。
