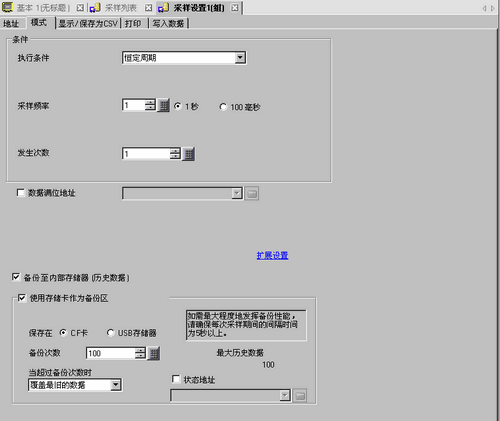

从人机界面开机时开始以恒定周期进行数据采样。
执行条件
选择采样操作的执行条件。选择[恒定周期]。
采样频率
将采样周期指定为1秒或100毫秒。当单位是1秒时，设置为1到65535，当单位是100毫秒时，设置为1到9。
即使设置为100毫秒，第一次采样也只在1秒时开始。
发生次数
选择采样将发生的次数。设置范围在1至65535之间。
设置范围由整个系统中注册的采样组数和地址(字)数限定。
数据满位地址
在完成了指定数量的数据采样后，将使用该地址确认操作是否完成。选择是否验证该位地址。
该位表明数据采样周期何时完成。即使该位为ON，采样操作也将继续进行。
该地址不会自动置OFF。为了确认下一个采样周期，请确保该位返回OFF状态。

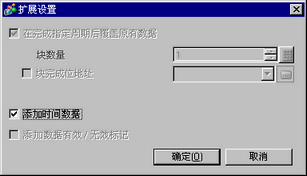

扩展设置
显示[扩展设置]对话框。
在完成指定周期后覆盖原有数据
在已经进行了指定次数的数据采样后，从最旧的数据开始覆盖和保存数据。该设置是固定启用的。
添加时间数据
选择是否随采样数据一起保存采样时间。如果未指定，当显示/保存为CSV或打印时，日期/时间栏将为空白。
必须在[历史趋势图]中设置[显示指针]，才能使用“显示指针”功能。
18.13.1.9 历史趋势图 - 显示历史数据
备份至内部存储器(历史数据)
选择是否将采样数据保存到备份SRAM。如果未保存采样数据，当人机界面断电或复位时数据将被删除。
使用存储卡作为备份区
显示是否把保存在备份SRAM中的数据写入[保存在]中指定的位置。数据以二进制格式保存。
当选择该项目时，备份至存储卡的注意事项和历史趋势图中可以显示的最大历史数据显示在右侧。最大数是条件的“次数” x “备份次数”。
保存在
从[CF卡]和[USB存储器]中选择备份数据的“保存在”位置。
“保存在”位置中自动为每个采样组创建文件夹。已保存的文件名是时间标记(保存时的年/月/日/时/分/秒)。
例如，如果保存时间是2007年7月2日14:30:5
\SAMP**\T070702_143005#.bin
(“**”表示采样组数，“#”表示索引号)
文件名的索引号是0到9。您可以同时保存最多10个文件。
备份次数
指定写入备份数据的次数(1到500)。这里指定的数字是可以创建的文件数。
当超过备份次数时
选择当备份文件数超过备份次数中设定的值时的操作。
覆盖最旧的数据
删除最旧的文件并添加新文件。
中断备份
停止备份。“1001”(文件数超出限制)保存在状态地址中。
状态地址
表示是否把已保存的操作状态和错误信息保存在指定地址中。
错误状态以如下错误代码表示。
错误代码
|
位12至15 |
内容 |
详情 |
|---|---|---|
|
0000 |
成功完成 |
传输成功完成。 |
|
0001至0011 |
保留 |
— |
|
0100 |
无CF卡或USB存储器 |
备份文件(二进制格式)时未插入CF卡/USB存储器或CF卡盖打开。 |
|
0101 |
写入错误 |
保存二进制格式的备份数据文件时CF卡/USB存储器的容量不足或CF卡/USB存储器被拔出。 由于恢复了人机界面时间设置，已经存在具有相同时间标记的10个备份数据文件。 |
|
0110 |
保留 |
— |
|
0111 |
CF卡错误 |
当CF卡未被格式化时发生。 |
|
1000 |
保留 |
— |
|
1001 |
文件数太多 |
超出了设定的文件数 |
