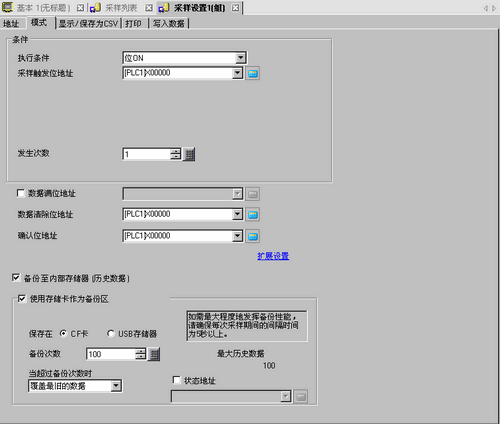

每当指定位置ON时即采集数据。
执行条件
选择采样操作的执行条件。选择[位ON]。
采样触发位地址
选择将控制采样时机的地址。每次当该地址置ON时进行采样。
发生次数
选择采样将发生的次数。如果勾选了[扩展]设置中的[在完成指定周期后覆盖原有数据]复选框，可以在1至65535中选择次数。如果清除了该复选框，范围为1至2048次。
设置范围由整个系统中注册的采样组数和地址(字)数限定。
数据满位地址
在完成了指定数量的采样后(设定[次数]*[块数量])，将使用该地址确认操作是否完成。选择是否验证该位地址。
在扩展设置中，如果勾选了[在完成指定周期后覆盖原有数据]复选框，该位将表明数据采样周期何时完成。即使该位为ON，采样操作也将继续进行。如果未指定，当该位置ON时采样操作将结束。请将[数据清除位地址]置ON以便继续。
该地址不会自动置OFF。如果勾选了[完成指定周期后覆盖原有数据]复选框，请确保该位为OFF以便确认下一个采样周期。
数据清除位地址
指定控制采样数据清除的位地址。当该地址置ON时，保存在人机界面中的所有采样组数据都将被清除。在清除了数据后，该位将置OFF。
确认位地址
选择地址，用于确认数据读取何时完成。当数据读取完成时，人机界面将该位置ON。
当该地址收到[位ON]状态时，请将控制器/PLC[采样触发位地址]置OFF。当[采样触发位地址]置OFF时，该位将置OFF。
当创建多个采样组时，为确认位地址指定不同的地址。如果指定相同的地址，位将不会正确置为ON和OFF。

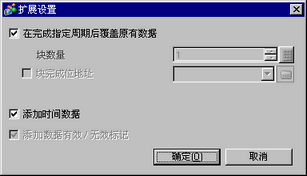

扩展设置
显示[扩展设置]对话框。
在完成指定周期后覆盖原有数据
选择在已经进行了指定次数的数据采样后，是否从最旧的数据开始覆盖和保存数据。
当勾选了此项时，即使已经完成了采样次数，采样也将继续进行。原有数据将不保留。
如果未设置它，将不会覆盖以前的数据。会将新一轮数据作为独立块进行保存。在保存了从([次数]x[块数量])中得到的数据后，直到已删除了所有已保存的数据后，采样才会进行。
块数量
按指定采样次数采集到的所有数据被称为一个[块]。仅当未勾选[完成指定周期后覆盖原由数据]时指定一个采样组内设置的块数。设置范围在1至2048之间。限定设置范围的目的是为了确保[次数]x[块数]的结果不大于65535。
块完成位地址
在完成了一个数据块的采样后(指定次数)，该位地址将置ON，以确认操作完成。如需确认，请设置该地址。
这将表明一个块的采样已经完成。采样操作仍将按指定的[块数]继续进行。
该地址不会自动置OFF。为了验证下一个块是否完成，请确保该位返回OFF状态。
添加时间数据
选择当数据读取完成时是否随采样数据一起保存采样时间。如果未指定，当显示/保存为CSV或打印时，日期/时间栏将为空白。
必须在[历史趋势图]中设置[显示指针]，才能使用“显示指针”功能。
18.13.1.9 历史趋势图 - 显示历史数据
添加数据有效/无效标记
随数据一起保存一个观察标记，以监视数据是否得到正确保存。该设置是固定启用的。
备份至内部存储器(历史数据)
选择是否将采样数据保存到备份SRAM。如果未保存采样数据，当人机界面断电或复位时数据将被删除。
使用存储卡作为备份区
显示是否把保存在备份SRAM中的数据写入[保存在]中指定的位置。数据以二进制格式保存。
当选择该项目时，备份至存储卡的注意事项和历史趋势图中可以显示的最大历史数据显示在右侧。最大数是条件的“次数” x “备份次数”。
保存在
从[CF卡]和[USB存储器]中选择备份数据的“保存在”位置。
“保存在”位置中自动为每个采样组创建文件夹。已保存的文件名是时间标记(保存时的年/月/日/时/分/秒)。
例如，如果保存时间是2007年7月2日14:30:5
\SAMP**\T070702_143005#.bin
(“**”表示采样组数，“#”表示索引号)
文件名的索引号是0到9。您可以同时保存最多10个文件。
备份次数
指定写入备份数据的次数(1到500)。这里指定的数字是可以创建的文件数。
当超过备份次数时
选择当备份文件数超过备份次数中设定的值时的操作。
覆盖最旧的数据
删除最旧的文件并添加新文件。
中断备份
停止备份。“1001”(文件数超出限制)保存在状态地址中。
状态地址
表示是否把已保存的操作状态和错误信息保存在指定地址中。
错误状态以如下错误代码表示。
错误代码
|
位12至15 |
内容 |
详情 |
|---|---|---|
|
0000 |
成功完成 |
传输成功完成。 |
|
0001至0011 |
保留 |
— |
|
0100 |
无CF卡或USB存储器 |
备份文件(二进制格式)时未插入CF卡/USB存储器或CF卡盖打开。 |
|
0101 |
写入错误 |
保存二进制格式的备份数据文件时CF卡/USB存储器的容量不足或CF卡/USB存储器被拔出。 由于恢复了人机界面时间设置，已经存在具有相同时间标记的10个备份数据文件。 |
|
0110 |
保留 |
— |
|
0111 |
CF卡错误 |
当CF卡未被格式化时发生。 |
|
1000 |
保留 |
— |
|
1001 |
文件数太多 |
超出了设定的文件数 |
