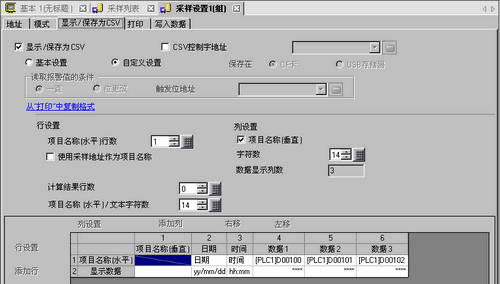

从打印格式中复制
当在[打印]选项卡上设置了打印格式时,从[打印]选项卡中复制设置。若想用打印格式以CSV格式显示/保存时可使用该功能。
不会复制边框行和边框列。
行
项目名称(水平)行数
项目名称行数在0到3行之间。
“日期”和“时间”显示在日期和时间列的第一行。
使用采样地址作为项目名称
如果[项目名称(水平)行数]不是“0”,选择是否将采样地址作为数据列项目名称显示。如果选择了此项,不能编辑在预览区中显示了地址的单元格。
数据显示行数
如果勾选了[模式]选项卡的扩展设置中的[在完成指定周期后覆盖原有数据]复选框,在1至[模式]选项卡上设置的[天数]之间设置数据行数。
将数据显示行数调整为[次数]。
计算结果
计算行数在0至4之间。在计算行中,可以显示从指定[次数]数据中计算出来的值(合计、平均、最大、最小)。
当保存至CF卡/USB存储器时(CSV输出)时,不输出计算行。
项目名称(水平)/文本字符数
在1至20个单字节字符中设置项目名称(水平)的显示字符数和文本行数。
双击预览区中的项目名称行/文本行单元格,可以输入此处设置的字符数内的文本。
列设置
项目名称(垂直)字符数
指定是否显示项目名称列。
如果指定了此项,在1至20个单字节字符内设置项目名称列的字符数。
数据显示列数
显示数据列数。
列设置/行设置
在预览区中选择并点击列、计算行或项目名称(垂直)/(水平),将显示配置详细设置的对话框。
24.8.4.10 显示/保存为CSV(自定义设置)/数据设置 - 数据类型
24.8.4.11 显示/保存为CSV(自定义设置)/数据设置 - 样式
24.8.4.12 显示/保存为CSV(自定义设置)/数据设置 - 报警
24.8.4.13 显示/保存为CSV(自定义设置)/计算设置 - 数据类型
24.8.4.14 显示/保存为CSV(自定义设置)/计算设置 - 样式
24.8.4.15 显示/保存为CSV(自定义设置)/计算设置 - 报警
24.8.4.16 显示/保存为CSV(自定义设置)/项目名称(垂直/水平)设置
添加列
在预览区中的选定列前插入一列。从[日期]、[时间]、[数据]或[文本]列中选择。您可以在[文本]列中直接输入需要的文本。
当插入[数据]列时,将显示[选择显示数据]对话框,可以从中选择要添加的数据列(地址)。
要添加多个地址,拖曳鼠标选择连续列。如果您在按[Ctrl]键的同时点击要添加的列,您可以选择不连续的地址。
当保存至CF卡/USB存储器(CSV输出)时,不输出[文本]行。此外,当分别设置了[日期]行和[时间]行时,每一行都输出到固定位置。
右移/左移
右移/左移在预览区中选择的列。
添加行
在预览区中的选定行前插入[文本]行。您可以在[文本]行中直接输入需要的文本。
当保存至CF卡/USB存储器(CSV输出)时,不输出[文本]行。
当设置了多个计算行时,不能在两个计算行之间插入文本行。
上移/下移
上移/下移在预览区选择的[文本]行。
预览区
用所选格式显示设置内容。
如果在[模式]选项卡的扩展设置中勾选了[在完成指定周期后覆盖原有数据],那么将只显示一个数据行。如果清除了[在完成指定周期后覆盖原有数据]复选框,数据行就等于指定的[次数]。
当勾选了[在完成指定周期后覆盖原有数据]复选框时
当清除了[在完成指定周期后覆盖原有数据]复选框时
