37.10.2 启动GP-Pro EX并创建工程- Web 服务器

启动GP-Pro EX并新建工程文件。 启动步骤与5.2.1 设置步骤-启动/创建/保存/退出相同。

绘图和保存

绘图

在GP-Pro EX中，绘制画面界面。绘制步骤与5.2.1 设置步骤-启动/创建/保存/退出相同。您也可以参阅与特殊功能(如报警)相关的章节。

Web服务器功能

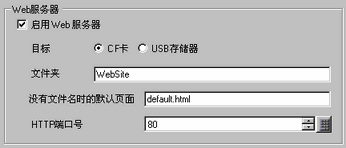

从[系统设置]中点击[主机]，然后选择[远程监控功能]选项卡。在[Web服务器]区选择[启用Web服务器]复选框。在[目标]中，从[CF卡]和[USB存储器]中选择Web服务器所要求的标准HTML模板的传输位置并定义目标[文件夹]。例如，[目标] = CF卡，[文件夹] = "WebSite"，[当无文件名时的默认页面] = "default.html"，[HTTP端口号] = "80")

安全设置

设置安全级别，对可以显示并操作Web服务器来显示人机界面数据并与之交互的人员加以限制。对于维护人员，设置安全级别15和密码“5555”。对于状态监控人员，设置安全级别1和密码“1111”。

  1. 在GP-Pro EX中，从[通用设置(R)]菜单中选择[安全设置(Q)]，然后选择[密码设置(P)]，或点击 。

  2. 然后将打开“密码”设置画面。勾选[启用安全功能]，在[级别1]中输入密码“1111”，在[级别15]中输入密码“5555”。

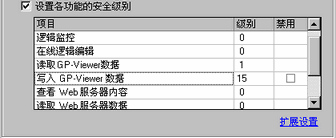

  3. 然后，在勾选[设置各功能的安全级别] 复选框后，您可以定义每个安全级别上允许使用的功能。
    例如，[读取Web服务器数据] = 级别"1"，[读取或写入Web服务器数据] = 级别"15"。

    • 如果选择禁用，就不能执行该功能，无论安全级别如何。

    • 在选择完禁用后，如果想更改为启用，用编辑软件修改工程文件，然后再重新传输。您不能从离线模式中将它更改为启用。

传输

为使用Web服务器功能，必须执行以下两类数据传输：

  1. 向人机界面传输工程文件。

  2. 传输标准HTML模板到CF卡或USB存储器

传输工程文件

传输工程文件至人机界面。

有关传输工程文件的流程信息，请参阅下面的内容。

33.1 设置菜单

传输标准HTML模板

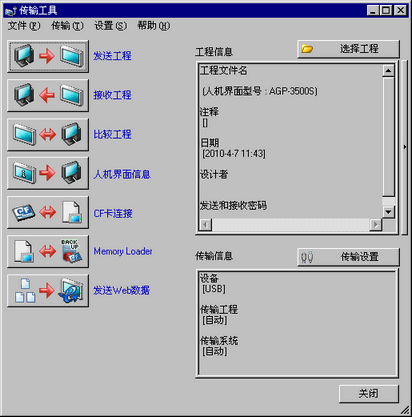

  1. 在GP-Pro EX状态工具栏上，点击“传输工程”图标，激活[传输工具]。

  2. 点击[发送Web数据]，弹出如下对话框。在[传输自]栏中，查找到标准HTML模板的位置。创建一个文件夹，保存将在目标介质中传输的模板，并输入文件夹名称。(例如：Website)。点击[确定]，开始传输。

    • 如需使用 Web 服务器，务必将标准 HTML 模板传输到人机界面。
      标准HTML模板安装在 C:\Program Files\Pro-face\GP-Pro EX 2.1\HTMLContent 路径下。有关传输方法的详细信息，请参阅下面的内容。
      33.11.1.2 站点传输设置

    • 人机界面上的系统程序(Runtime)必须是GP-Pro EX V2.10或以后版本，否则您就不能将标准HTML模板传输到人机界面。

    • 您可以同时运行工程文件传输和标准HTML站点传输。这时需要点击[设置] ，并且在显示的[传输设置]画面的[传输设置] 选项卡中选择[传输 Web 站点数据 ]。更多信息，请参阅下面的内容。
      33.11.1.1 传输设置

    • 如果您升级Runtime，请同时升级(传输并覆盖)HTML模板。否则，它将不能正确发挥作用。

  3. 在传输完成后，对话框的状态将从[正在传输]变为[传输完成]。点击[关闭]。

连接人机界面和计算机

使用网络HUB或以太网电缆来连接人机界面和计算机。
