29.3.5 使用内部地址

如果与外接设备(PLC)的通讯使用了Direct Access方式，则可以指定LS区和用户区地址。
A.1.2 使用Direct Access方式与控制器/PLC通讯

如果与外接设备(PLC)的通讯使用了Memory Link方式，则可以指定用户区和Memory Link系统区地址。
A.1.3 使用Memory Link方式与不支持的控制器/PLC通讯

内部地址

当符号变量是位地址或字地址类型时可以使用内部地址。

[符号变量]窗口

点击[地址]栏内的单元并点击。

[地址设置]窗口

1. 选择[寄存器地址]并在[类型]中选择[位地址(位变量)]或[字地址(整型变量)]。

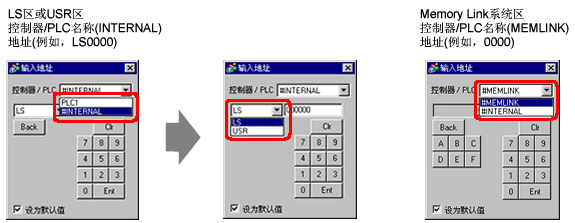

2. 点击 图标，显示[输入地址]对话框。

3. 在[控制器/PLC]中选择外接控制器的名称并输入该型号的地址。


逻辑

1. 双击操作数并点击，显示地址输入框。


2. 在[控制器/PLC]中选择外接控制器的名称并输入该型号的地址。
