在[通用设置(R)]菜单中选择[符号变量设置(V)]或点击。[编辑符号变量]窗口出现。
双击[名称]栏内的一个单元格,输入一个名称。(例如,Switch1)
符号变量名称有一些限制。
最大字符数为32个。
您不能使用如下符号。
+ - * / = % & | \ : . , # ? @ [ ] < > "
您不能使用TAB或DEL。
您不能使用一个以单字节数字开头的名称。
您不能使用单字节空格。
您不能让名称栏空白。
双字节字符和单字节字符是不同的。
大写字符和小写字符是不同的。
点击[类型]栏的一个单元格,选择类型。(例如,位地址)
如果您选择[位地址]或[字地址],您可以指定地址。继续进行步骤。
如果您选择[位变量]、[整型变量]、[浮点型变量]或[实型变量],您可以指定数组。如需指定数组,请转至步骤5。如果不设置数组,请转至步骤 6。
如果您选择[定时器变量]、[计数器变量 ]、[时间变量]或[日期变量 ],请转至步骤 6。
如果您选择 [PID变量],必须勾选[保持]复选框。继续进行步骤7。
有关类型的详细信息,请参阅下面的内容。
29.3.2.2 变量类型

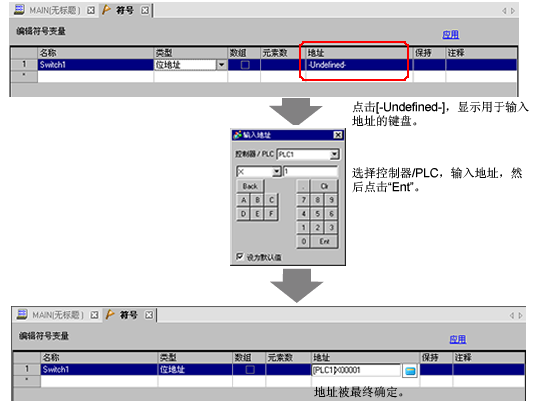

在[地址]栏上指定地址。继续进行步骤8。
要指定数组,请点击[数组]栏中的一个单元格,然后勾选其中的复选框,显示[元素数]栏中的单元格。在[元素数]栏中输入数组大小(例如,5)。继续进行步骤6。
有关数组的详细信息,请参阅下面的内容。
29.3.2.3 数组和数组大小
对于保持设置,点击[保持] 栏中的一个单元格,并勾选复选框。
对于非保持设置,清除[保持]单元里的复选框。
有关保持/非保持设置的详细信息,请参阅下面的内容。
29.3.2.4 保持变量设置
要输入一条注释,请点击[注释]栏中的一个单元格,然后输入注释。
有关注释的详细信息,请参阅下面的内容。
29.7.3 符号变量注释
您只能更改逻辑程序中使用的注册变量。不能删除在画面上没使用过的变量。
要删除符号变量,请选择该符号变量,点击 或按删除。
如需将已注册的符号变量注册到放置在新画面上的一个部件中,请参阅下面的内容。
5.9 用描述的名称注册地址
