15.5.1 设置步骤 - 自定义系统键盘

1. 在[通用设置(R)]菜单中选择[键盘注册(K)]。将弹出[新建/打开]对话框。

2. 设置[编号]和[注释]，然后点击[新建]。(例如，[编号]为1，[注释]为“自定义”)


3. 将显示创建键盘[清除区]的画面。

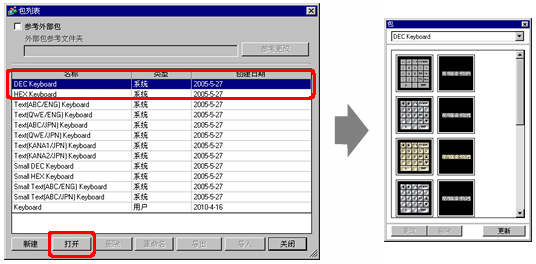

4. 选择[查看(V)]菜单，选择[包(P)]或点击，显示[包列表]对话框。



   • 当[从[部件(P)]菜单中选择[键盘(B)]时，将弹出[包]对话框，也可以从其中选择。

5. 选择包含您想使用的键盘的包名称(例如，DEC键盘)，点击[打开]，将弹出[包]对话框。

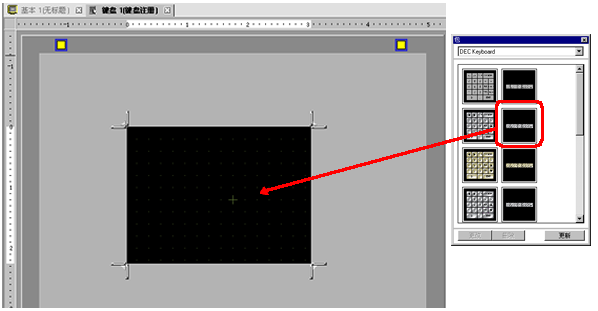

6. 选择一个要使用的键盘并将它放在[清除区]上。

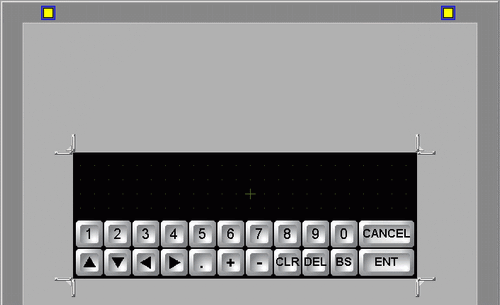

7. 创建键盘[清除区]。拖曳[清除区]设置画面四个角上的[调整边界]按钮，改变清除区尺寸。您用鼠标光标拖曳的[调整边界]按钮决定了清除区尺寸改变的方向。




   • [清除区]是覆盖和隐藏以前显示的键盘的区域。
     15.6.2.4 键盘注册 - 清除区

8. 根据需要自定义键盘，如修改键布局和尺寸。

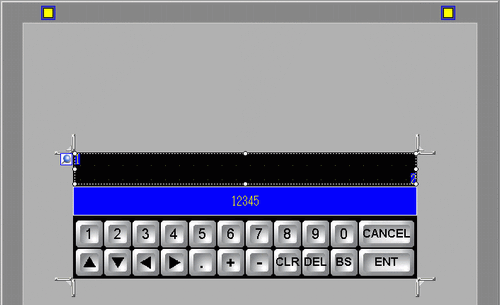

9. 在自定义键盘上放置一个输入显示部件。从[部件(P)]菜单中选择[数据显示器(D)]，然后选择[输入显示(I)]，将它放置在画面上。




   • 一个画面只能放置一个输入显示部件。放置第二个时将显示错误消息。

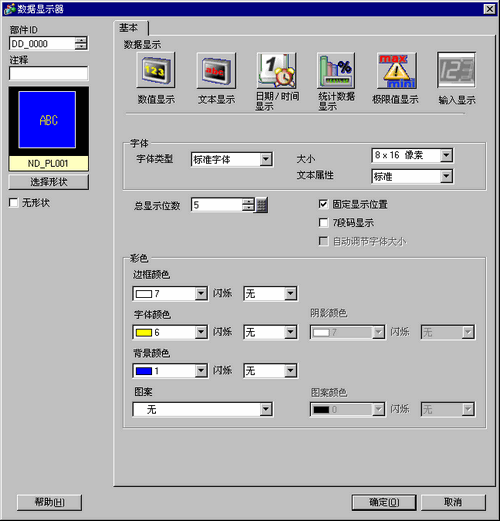

10. 双击放置的输入显示部件，打开设置对话框。


11. 必要的话，设置输入显示的颜色和将显示的文本，然后点击[确定]。

12. 在自定义键盘上放置一个极限值显示部件。从[部件(P)]菜单中选择[数据显示器(D)]，然后选择[极限值显示(W)]，将它放置在画面上。




    • 一个画面只能放置一个极限值显示部件。放置第二个时将显示错误消息。

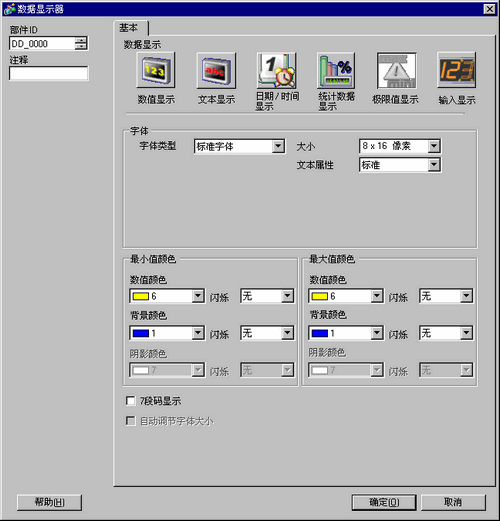

13. 双击放置的极限值显示部件，打开设置对话框。


14. 根据需要，设置极限值显示部件的颜色和将显示的文本，然后点击[确定]。

15. 点击[基本1]选项卡，转到基本画面。

16. 配置设置，使用“数据显示器”来调用自定义键盘。从[部件(P)]菜单中选择[数据显示器(D)]，然后选择[数值显示(N)]或点击图标，将它放置在画面上。

17. 双击画面上放置的部件。将显示[数据显示器]对话框。


18. 点击[选择形状]，选择适当的形状。

19. 在 [ 监控字地址 ] 中， 设置将保存数字值的地址。.

20. 在[数据类型]下拉列表中设置要显示的数据类型。

21. 勾选[允许输入]复选框。一旦您勾选了[允许输入]复选框，[数据输入]选项卡就会出现，您就可以输入数值数据。

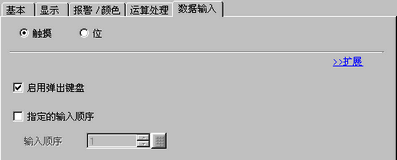

22. 点击[数据输入]选项卡，画面显示如下。勾选[启用弹出键盘]复选框。


23. 指定在逻辑程序停止时是否保持输出。

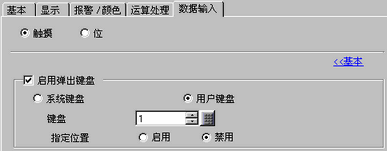

24. 在[扩展]画面上，勾选[用户键盘]复选框，并在[键盘]中设置[键盘]画面号(例如，1)。


25. 需要的话，在[报警/颜色]选项卡和[显示]选项卡上设置数据显示器的颜色和文本，然后点击[确定]。
