为各个人机界面准备待传输的工程。请用相同版本的GP-Pro EX创建所有工程,并在[系统设置]窗口[外接设备设置]连接的[控制器/PLC]中对控制器/PLC使用相同设置。
更多详情,请参阅“设置指南”。7.7.3 系统设置 - 扩展功能设置 - 以太网多重连接设置
如果所连接人机界面的总通讯流量超过了允许通讯流量的上限,试图连接的从站将被拒绝接入。 此外,如果只有主站人机界面超过了上限,则从站人机界面就不能连接。
创建工程数据时请考虑数据流量。
有关数据流量的上限以及如何计算数据流量的信息,请参阅以下内容。7.5.2 设置步骤-计算通讯流量
在系统设置中,点击[人机界面]来显示如下画面。点击[扩展功能设置]选项卡。

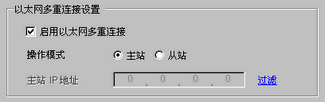

勾选[以太网多重连接设置]下的[启用以太网多重连接]复选框。在[操作模式]中,选择传输该工程的主站或从站人机界面,并在[主站IP地址]中输入主站人机界面的IP地址。
如果仅允许具有特定IP地址的从站人机界面进行连接,可点击[过滤]并在[过滤设置]对话框中进行设置。7.7.3 系统设置-扩展功能设置-以太网多重连接设置
创建画面数据并将它传输到人机界面。
