创建画面(PRX)时使主站人机界面、GP-Viewer EX和从站人机界面的持续通讯总流量不超过8090。
如果持续通讯总流量超过上限,试图连接的从站将被拒绝接入。此外,如果仅主站人机界面自身就超过了流量上限,则从站人机界面就不能接入。
使用如下步骤检查绘图过程中的总通讯容量。
首先,对于连接的每台人机界面,务必使部件地址数和D脚本的地址数不超过475个。

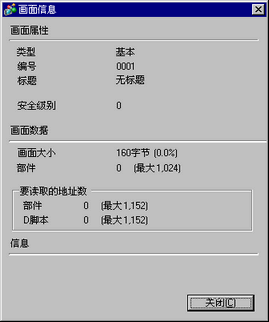

在[画面 (S)]菜单中选择[画面信息(I)],可以查看地址数。
主站人机界面收到来自主站人机界面、从站人机界面或GP-Viewer的响应,如果画面地址数不超过475,即使它没有占据全部475,正常通讯流量也按475进行计算。
由于如果总数超过475会导致性能降低,因此需要使得所有画面上的部件和D脚本所使用的总地址不超过475。
确保所有画面中部件使用的地址数和D脚本使用的地址数的总和不超过475。
固定通讯总流量保存在主站人机界面的 #H_EtherLink_ConstCommuniMemInfo 变量中。
计算每台人机界面的固定通讯流量。
固定通讯流量 = 475 + 音频固定通讯流量 + 报警固定通讯流量 + 采样固定通讯流量
当音频、报警和采样的固定通讯流量超出上限时,保存工程时显示错误。
GP-Viewer EX固定通讯流量不包括来自音频、报警和采样的固定通讯流量。
计算各台人机界面的固定通讯总流量。
如果持续通讯流量的总和超过上限且连接失败,请在传输工程前减少音频、报警或采样数据,然后重新连接。
