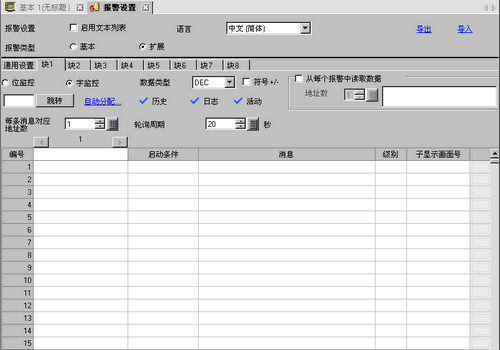

字监控
当监控字地址值与指定的报警值匹配或在指定的报警范围内时触发报警。
数据类型
从[Dec]、 [Hex]或[BCD]中选择保存在[字地址]中值的数据格式。
如果在编辑过程中更改了[数据类型]，那些不能转换为新[数据类型]的数据(报警值)将变成“0”。
例如：
Dec 10->Hex 000A
Dec 10->BCD 0 （显示 "0" 因为不能进行转换。）
符号+/-
如果报警值使用负数时选择此项。只有当[数据类型]为[Dec]时才可以对其进行设置。
跳转
跳转至特定行号。
自动分配
将显示[自动地址分配]对话框。配置设置，按指定增量从[起始地址]开始分配指定地址。
任何以前的地址设置都将被覆盖。
起始地址
设置将开始自动分配的字地址。
增加的字数
为自动分配设置字地址数(从1到报警限制 - 当前行位置 + 1)。
地址增量
从0到4096中设置自动分配期间增加的字数。
触发条件
设置触发报警的条件。点击
图标，显示[触发条件设置]对话框。
历史/日志/活动
显示在[基本]选项卡中设置的当前显示模式。
每条消息对应地址数
设置 1 至 256 之间的地址数。根据指定的地址数，将添加相应列用于设置监控地址。这样就可以为同一条消息设置多个不同的监控地址。
轮询周期
设置读取报警监控设备的轮询周期。
当开始读取操作时，直到读取了所有设备才接受对同一个块的读取请求。
如果在读取操作过程中监控设备状态改变，将在下面的轮询频率期间读取它。
如果在读取操作过程中有来自单独块的读取请求，在完成当前读取操作之前将立即开始读取带有最早请求的块。
从每个报警中读取数据
指定是否读取报警消息数据。
地址数
读取 1 至 8 之间的数据值。把 [通用地址]设置行添加到设置的地址数。 而地址设置栏将用于在告警列表中输入。
使用相同的地址
设置是否在该块的所有消息中读取地址数据值，无论报警消息如何。在地址设置栏中，从第二列以后，您不能进行任何设置。
编号
显示从1到768的报警消息注册号(行号)。
对于报警消息，最多可以注册2048个监控位和监控字，但人机界面可以为整个报警历史保存的最大报警数是768条。
当选择了IPC系列时，报警历史中最多可以注册10000条报警消息。
如果安装了 GP3000 功能扩展储存器，从 [通用设置]菜单选择 [报警] 把 [报警类型]选项置为 [扩展]，可以注册最多 32767 条报警消息。
地址名称
根据 [每条消息对应地址数]中指定的地址数插入列。地址名称最多可以指定32个单字节字符。您也可以使用来自文本列表的数据。发生报警时，地址名称 + 消息显示为报警消息。
当使用文本列表时，如果数据中插入换行，则换行前的文本将显示为地址名称。 换行后的文本将不显示。
即使文本列表数据有多行或多于 32 个字符，每行也只能够显示最多 32 个字符的地址名称。
字地址
设置监控报警触发的字地址。
请确保整个报警历史(块1至块8)的[监控位地址]和[监控字地址]的总数在256个字的范围内。
触发条件
设置触发报警的报警值。在该单元格，点击
，画面上将显示 [触发条件]对话框。
16位/32位
从[16位]或[32位]中选择报警值的位长。
报警值
选择保存在监控字地址中的哪个范围内的值将触发报警。设置范围根据[数据类型]和[符号 +/-]的不同而有所变化。
|
位长 |
数据类型 |
符号+/- |
设置范围 |
|
16位 |
Dec |
启用 |
-32768至32767 |
|
禁用 |
0至65535 | ||
|
Hex |
&emdash; |
0至FFFF | |
|
BCD |
&emdash; |
0至9999 | |
|
32位 |
Dec |
启用 |
-2147483648至2147483647 |
|
禁用 |
0至4294967295 | ||
|
Hex |
&emdash; |
0至FFFFFFFF | |
|
BCD |
&emdash; |
0至99999999 |
打印范围
选择是否为报警值设置一个范围。显示将作如下变化。
上限/下限
选择保存在监控字地址中的哪个范围内的值将触发报警。设置范围根据[数据类型]和[符号 +/-]的不同而有所变化。
|
位长 |
数据类型 |
符号+/- |
设置范围 |
|
16位 |
Dec |
启用 |
-32768至32767 |
|
禁用 |
0至65535 | ||
|
Hex |
&emdash; |
0至FFFF | |
|
BCD |
&emdash; |
0至9999 | |
|
32位 |
Dec |
启用 |
-2147483648至2147483647 |
|
禁用 |
0至4294967295 | ||
|
Hex |
&emdash; |
0至FFFFFFFF | |
|
BCD |
&emdash; |
0至99999999 |
报警范围
将显示指定报警范围。
指定报警范围指定正常范围
指定报警范围
将报警范围设置为"下限≦地址值≦上限"。
指定正常范围
将报警范围设置为 "下限 ≧ 地址值"或"地址值≧上限"。
如果保存在[字地址]中的报警值频繁波动，将经常触发报警。
消息
在160个单字节字符内设置报警消息。
未选择 [启用文本报表]时，可以使用 [Alt]+[Enter] 来插入最多 5 行。
如果报警部件置为 [显示历史]， [消息显示方式]置为 [多行显示]，在报警编辑器中选择了 [启用文本列表]，消息使用文本列表的索引字符数显示。报警消息最多可达 5 行，只显示前 5 行。
如果报警部件置为 [显示历史]， [消息显示方式]置为 [1 行显示]，消息使用了换行的文本列表，只有换行前的文本显示为消息。换行后的文本将不显示。
不能在 GP-4100 系列上输入多行。导入报警历史且有多行消息时，只导入第一行。
级别
每条报警消息按照从0 (最不重要)到7 (最重要)的重要性级别进行排序。初始设置为“0”。每个级别的触发、确认和恢复颜色可以和报警部件一起设置。
组
只有当在[通用设置]选项卡中选择了[启用组功能]时才显示该项目。在0到6096的范围内为每条报警消息设置一个组号。
当[组号]为“0”时，将不对其计数。
子显示画面号
如果将报警部件用作子显示时，请从0到9999之间选择需要的基本画面号，或从0到8999之间选择需要的文本文件号。为视频播放指定播放列表文件的索引号。
如果不需要子显示，请输入“0”。初始设置为“0”。
地址1到8
设置将读取报警消息数据的地址。输入行可以用于在[地址数]中指定的地址。
类型
从[位]或[字]中选择地址类型。
地址
设置读取数据地址。
您可以设置位地址的外部控制器/PLC地址、内部地址、符号变量和系统变量。
位长
从[16位]或[32位]中选择数据位长度。
数据类型
从[Dec]、 [Hex]、[BCD] 或[浮点]中选择保存在[字地址]中值的数据格式。
符号+/-
用于负数。只有当[数据类型]为[Dec]时才可以对其进行设置。
四舍五入
选择当显示数据时是否采用四舍五入法处理小数值。如果未选择四舍五入法，小数值将被丢弃。当[数据类型]为[浮点]时，该设置可用。
数据显示样式
总显示位数，小数位数
从1至11中指定显示值位数。当选择[浮点型]时，位数的范围为1至17。“总显示位数 - 1”是小数点后的位数的最大范围。范围取决于[位长]和[数据类型]。
|
位长 |
数据类型 |
总显示位数 |
小数位数 |
|
设置范围 |
|||
|
16位 |
Dec |
1至11 |
0至10 |
|
Hex |
1至11 |
- | |
|
BCD |
1至11 |
0至10 | |
|
32位 |
Dec |
1至11 |
0至10 |
|
Hex |
1至11 |
- | |
|
BCD |
1至11 |
0至10 | |
|
浮点 |
1至17 |
0至16 | |
左对齐/右对齐
从[左对齐]或[右对齐]中选择值的显示位置。
零抑制
如果选择了该项，将不显示前面的0。
例如，总显示位数为4
预览
根据设置显示数据的预览。
