变量名称 |
描述 |
读取 |
写入 |
---|---|---|---|
#H_Alarm_Trigger |
报警被触发(无论发生什么特殊情况) |
○ |
○ |
#H_Control_Buzzer |
蜂鸣器输出 |
○ |
○ |
#H_Control_BuzzerEnable |
启用蜂鸣器输出 |
○ |
○ |
#H_Control_HardcopyPrint |
画面硬拷贝的打印控制 |
○ |
○ |
#H_Control_JpegCaptureEnable |
启用画面捕捉 |
○ |
○ |
#H_Control_JpegCaptureTrigger |
画面捕捉控制 |
○ |
○ |
#H_Control_PLCmonopoly |
串行多重连接过程中的PLC独占 |
○ |
○ |
#H_Control_PrintCancel |
打印取消控制 |
○ |
○ |
#H_Control_USBDetachTrigger |
USB移除控制*1 |
○ |
○ |
#H_Control_SecureWriteTrigger |
开始写入安全数据*2 |
○ |
○ |
#H_Control_SecureWriteMode |
安全数据写入模式 |
○ |
○ |
#H_Control_SecureDeleteMode |
安全数据删除模式 |
○ |
○ |
#H_Control_SecureReadDevice |
安全数据读取位置 |
○ |
○ |
#H_Control_StopAlarmSave |
请求停止报警保存操作 |
○ |
○ |
#H_DeviceMonitor |
寄存器监控启动 |
○ |
○ |
[PLC*]#H_ErrorStatus*5 |
PLC (控制器*) 的通讯错误状态 |
○ |
× |
#H_Expression_BCD_Err*3 |
动画操作过程中的BCD错误 |
○ |
○ |
#H_Expression_Division_Err*3 |
动画操作过程中的零操作错误 |
○ |
○ |
#H_Expression_Overflow |
当把64位带符号值保存为32位带符号值时,置ON。 |
○ |
○ |
#H_IsLockedState |
操作锁定 |
○ |
× |
#H_IsLockOwner |
操作锁定位于运行中的服务器/查看器或主站/从站中 |
○ |
× |
#H_IsAutoUnlockTimerMoved |
自动解锁定时器的操作检查 |
○ |
× |
#H_LadderMonitor |
启动梯形图监控*4(无高速缓存启动) |
○ |
○ |
#H_LadderMonitorCache |
启动梯形图监控*4(启用高速缓存启动) |
○ |
○ |
#H_IsMasterDispUnit |
以太网多重连接的主站 |
○ |
× |
#H_IsSlaveDispUnit |
以太网多重连接的从站 |
○ |
× |
#H_Reset |
重置人机界面。 |
× |
○ |
#H_Status_AlarmSave |
报警保存状态 |
○ |
× |
#H_Status_DispOnOff |
显示ON/OFF |
○ |
× |
#H_Status_JpegCaptureCompletion |
画面捕捉状态(完成) |
○ |
× |
#H_Status_JpegCaptureProcess |
画面捕捉状态(处理中) |
○ |
× |
#H_Status_PLCmonopoly |
串行多重连接过程中另一个显示器有PLC 独占 |
○ |
× |
#H_Status_Print |
打印机状态 |
○ |
× |
#H_Status_SecureWriteProcess |
写入安全数据 |
○ |
× |
#H_Status_SecureWriteCompletion |
写入安全数据完成 |
○ |
× |
#H_Status_USBUsing |
USB在使用时的状态*1 |
○ |
× |
[PLC*]#H_ScanOffStatus*5 |
PLC (控制器*)的扫描状态 |
○ |
× |
[PLC*]#H_ScanOffControl*5 |
PLC (控制器*)的扫描控制 |
○ |
○ |
*1 WinGP不运行。#H_Status_USBUsing总是处于OFF状态。当#H_Control_USBDetachTrigger被置ON时,不执行任何操作。

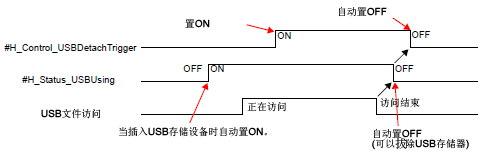

插入和拔除USB存储设备的操作如下。
当您将USB存储设备连接到显示器时,#H_Status_USBUsing将被置ON。
当您拔除USB存储设备时,将#H_Control_USBDetachTrigger置ON。
当允许拔除USB存储设备时,#H_Status_USBUsing会自动置OFF。
当从USB存储设备写入数据时,如果#H_Control_USBDetachTrigger为ON,#H_Status_USBUsing在数据写入完成后才会置OFF。
当#H_Status_USBUsing为OFF时,您不能访问USB存储设备。请拔出USB存储设备并再次插入。
将数据写入USB存储设备时,请勿转换到离线模式、向显示器传输数据或插入和拔出USB存储设备。否则可能导致文件不完整或USB存储器的损坏。
*2 有关写入安全数据的信息,请参阅下面的内容。#H_SecurityWriteControl
*3 如果在画面切换后发生了错误,动画操作如下。
隐现动画:
对象隐藏。位置/旋转动画:
在原始画面位置显示对象。颜色动画:当使用字地址或“数值”时,以所选颜色显示。当使用位地址或"ON/OFF"条件表达式时,显示OFF颜色。
如果在绘制完顶层后发生错误,显示仍保持相同的状态,尽管其他部件的绘制可能擦除全部或部分显示。
*4 如需启动梯形图监控,请参阅随PLC梯形图监控产品(单独销售)一同附上的“PLC梯形图监控操作手册”。
*5 控制器名称在[*]中输入。
#H_Alarm_Trigger
这是一个触发报警时置ON的系统变量,无论报警类型是什么。
由于触发了报警,在执行画面切换或数据捕捉时,它可用作报警触发条件。
该系统变量可任意置ON/OFF。
一旦该系统变量置ON,只要它没有被任意置OFF,它便会保持ON直到人机界面置OFF。
#H_Control_Buzzer
这是一个控制人机界面蜂鸣器的系统变量。
当通讯方式为Direct Access时,保存在L001401中,或者当方式为Memory Link方式时,保存到001101。在蜂鸣器输出过程中,该系统变量置ON。
当#H_Control_BuzzerEnable置OFF时,即使系统变量置ON,蜂鸣器也不会发声。
#H_Control_BuzzerEnable
这是一个控制人机界面蜂鸣器功能的系统变量。
当通讯方式为Direct Access时,保存在L001404中,或者当通讯方式为Memory Link时,保存到001104。当该系统变量为ON时,则启用蜂鸣器输出。
#H_Control_HardcopyPrint
这是一个用来打印人机界面画面的系统变量。当该系统变量的位置ON时,人机界面上的画面开始打印。 当通讯方式为Direct Access时,保存在L001402中,或者当通讯方式为Memory Link时,保存到001102。
#H_Control_JpegCaptureEnable
这是一个通过Pro-Server EX控制人机界面画面保存的系统变量。保存在LS207600中。当该系统变量的位置ON时,可以使用Pro-Server EX保存人机界面。
#H_Control_JpegCaptureTrigger
这是一个保存人机界面上所显示画面的系统变量。保存在LS207200中。当该系统变量的位置ON时,可以以Jpeg格式把人机界面画面保存到附加到人机界面的CF卡上。
#H_Control_PLCmonopoly
当在串行多重连接过程中有PLC独占时置ON。保存在LS0014的位7中。
#H_Control_PrintCancel
该系统变量取消连接到人机界面的打印机的打印操作。 当该系统变量的位置ON时,人机界面的所有打印流程都被取消。
当通讯方式为Direct Access时,保存在L001411中,或者当通讯方式为Memory Link时,保存到001111。
#H_Control_USBDetachTrigger
这是一个从人机界面移除USB存储器时所使用的系统变量。当该系统变量置ON时,#H_Status_USBUsing置OFF,USB存储器可以从人机界面移除。
如果从USB存储设备写入数据时该系统变量置ON,#H_Status_USBUsing直到数据写入完成时才会置OFF。
#H_Control_SecureWriteTrigger
这是一个启动安全数据写入操作时所使用的系统变量。
有关写入安全数据的信息,请参阅下面的内容。#H_SecurityWriteControl
#H_Control_SecureWriteMode
这是一个选择安全数据写入模式时所使用的系统变量。
有关写入安全数据的信息,请参阅下面的内容。#H_SecurityWriteControl
#H_Control_SecureDeleteMode
这是一个选择安全数据删除模式时所使用的系统变量。
有关写入安全数据的信息,请参阅下面的内容。#H_SecurityWriteControl
#H_Control_SecureReadDevice
这是一个选择安全数据读取目标时所使用的系统变量。
有关写入安全数据的信息,请参阅下面的内容。#H_SecurityWriteControl
#H_Control_StopAlarmSave
用于保存报警历史的系统变量。
使用GP-4100系列,如果在保存历史数据的过程中关闭人机界面,所有数据都可能会丢失或者不再保存数据。
在关闭人机界面之前将该位置ON,使您能够保存历史数据,而无需[保存频率](可从[通用设置]菜单的[报警]命令获得)触发自动保存操作。
保存完成时,#H_Status_AlarmSave置ON。
#H_DeviceMonitor
这是一个显示控制器监控状态的系统变量。当该系统变量的位置ON时,将启动寄存器监控。
[PLC*]#H_ErrorStatus
这是一个显示控制器/PLC中通讯错误状态的系统变量。
OFF
通讯状态正常。
ON
通讯状态中存在错误。
#H_Expression_BCD_Err
当操作动画时,发生“BCD错误”时置ON。
#H_Expression_Division_Err
当操作动画时,发生“零除错误”时置ON。
#H_Expression_Overflow
操作动画时,当把“带有64位符号”的数据保存为“带有32位符号”的数据时,执行“弯曲”。 在发生弯曲时,该系统变量置ON。
如果在操作过程中超越了“带有64位符号”数据的范围,将不会检测到发生弯曲的情况。
#H_IsLockedState
这是一个显示人机界面或GP-Viewer EX的操作锁定状态的系统变量。如果人机界面或GP-Viewer EX由于不同的人机界面或GP-Viewer EX实例而执行了操作锁定,则该系统变量的位置ON。
#H_IsLockOwner
这是一个显示人机界面或GP-Viewer EX的操作锁定状态的系统变量。如果人机界面或GP-Viewer EX由于不同的人机界面或GP-Viewer EX实例而执行了操作锁定,则该系统变量的位置ON。
#H_IsAutoUnlockTimerMoved
这是显示操作锁定的自动解锁定时器的运行状态的一个系统变量。
OFF
未操作。
ON
正在操作。
#H_LadderMonitor
这是一个启动梯形图监控的系统变量。保存在LS207801中。当该系统变量的位置ON时,将启动梯形图监控。
#H_LadderMonitorCache
这是一个启动梯形图监控的系统变量。保存在LS207803中。当该系统变量的位置ON时,将启动梯形图监控,并显示CF缓存中的梯形图程序。
#H_IsMasterDispUnit
这是在以太网多重连接过程中显示人机界面的站点状态的一个系统变量。为以太网多重连接的主站置ON。
#H_IsSlaveDispUnit
这是在以太网多重连接过程中显示人机界面的站点状态的一个系统变量。为以太网多重连接的从站置ON。
#H_Reset
这是一个重启人机界面的系统变量。当该系统变量的位置ON时,人机界面将重启。
#H_Status_AlarmSave
当使用GP-4100系列,#H_Control_StopAlarmSave置ON,并且完成报警历史保存操作时,该系统变量置ON。重置#H_Control_StopAlarmSave OFF将使该系统变量置OFF。
#H_Status_DispOnOff
这是一个显示人机界面的画面显示状态的系统变量。
当通讯方式为Direct Access时,保存在L000609中,或者当通讯方式为Memory Link时,保存到000109。在人机界面画面显示时,该系统变量置ON。
#H_Status_JpegCaptureCompletion
这是一个显示人机界面所显示画面的保存状态的系统变量。在保存了GP画面后,该系统变量置ON。
#H_Status_JpegCaptureProcess
这是一个显示人机界面所显示画面的保存状态的系统变量。在保存了GP画面后,该系统变量置ON。
#H_Status_PLCmonopoly
当在串行多重连接过程中另一个人机界面有PLC独占时置ON。保存在LS0006的位7中。
#H_Status_Print
这是一个显示人机界面打印状态的系统变量。在为下列功能进行打印操作时,该系统变量置ON。当通讯方式为Direct Access时,保存在L000602 中,或者当通讯方式为Memory Link时,保存到000102。
画面打印
滚动报警
报警历史(实时、批量打印)
采样(实时、批量打印)
CSV 显示功能(部分打印、打印全部)
#H_Status_SecureWriteProcess
这是一个显示安全数据的写入状态的系统变量。 当写入安全数据时,该系统变量置ON。
#H_Status_SecureWriteCompletion
这是一个显示安全数据的写入状态的系统变量。 当安全数据被写入后,该系统变量置ON。
#H_Status_USBUsing
这是一个显示连接到人机界面的USB存储器的连接状态的系统变量。
该系统变量的位状态如下。
OFF
下列状态之一。
没有连接到人机界面的USB存储器。
USB存储器可以从人机界面移除。
总是ON
USB存储器连接到人机界面。
即使USB存储器物理连接到人机界面,如果该系统变量置OFF,则禁用对USB存储器的访问。请拔出USB存储设备并再次插入。
将数据写入USB存储器时,请勿执行下列操作。否则可能导致文件不完整或USB存储器的损坏。
进入离线模式
将画面数据传输到人机界面
移除和插入USB存储器
[PLC*]#H_ScanOffStatus
这是一个显示控制器/PLC的通讯扫描状态的系统变量。进行控制器/PLC的通讯扫描过程中,该系统变量置ON。
[PLC*]#H_ScanOffStatus
这是一个控制控制器/PLC的通讯扫描的系统变量。按顺序把控制器/PLC节点1至32的值保存到LS955000至LS955115。同样适用于下面的内容。第二个PLC的值保存在LS955200至LS955135中,第三个PLC的值保存在LS955400至LS955515中,第四个PLC的值保存在LS955600至955715中。
当该系统变量的位置ON时,扫描控制器/PLC通讯。
控制器/PLC名称在控制器/PLC设置中指定。
该系统变量只能为控制器/PLC设置的控制器进行设置。
