详情请参阅“设置指南”。
19.10.1 通用设置(报警设置)设置指南
19.10.2.11 摘要 - 基本设置
有关部件放置的方法及形状、颜色和标签等设置方法的详细信息,请参阅编辑部件
。8.6.1 编辑部件
可以用单独的行显示报警消息,与触发日期或时间等信息区分开来。由于消息显示区扩展,您可以快速验证长消息的内容。
19.10.2.1 显示历史 - 基本设置/基本
从[通用设置(R)]菜单中选择[报警(A)]或点击,然后将显示如下画面。在[语言]中,选择报警消息显示语言。
勾选[启用摘要]复选框。

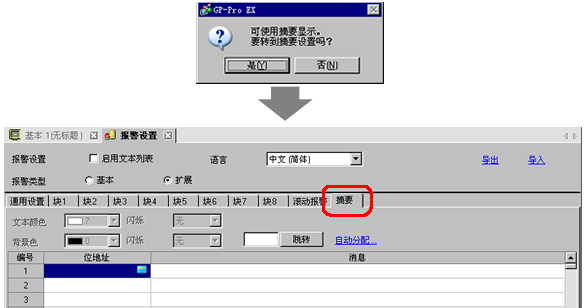

当显示如下提示消息时,点击[是]。画面上显示[摘要]选项卡。
在[位地址]中, 设置位地址 ,监控报警触发.
在[消息]单元格中,输入当触发报警时将显示的消息,指定[文本颜色]、[背景色]和[闪烁]。
对多个监控位请勿使用相同地址。如果对多个监控位使用了相同地址,则仅显示注册号(行号)最小的报警消息。
请使用连续位地址来设置您希望在一个画面上显示的消息的监控位。如果您将监控位设置在不同的寄存器上,或虽然设置在同一寄存器上,但却使用了非连续的位地址,您将不能在同一画面上显示该消息。
最多可以注册8999条报警消息。
一条报警消息中最多可以注册160个单字节字符。
当勾选了[启用文本列表]复选框时,即使系统运行时也可以切换和显示消息语言。
17.4 更改文本语言(多语言)
报警设置可以以CSV格式导出或导入。
打开画面编辑软件,设置“报警”部件。在[部件(P)] 菜单中,选择[报警(A)],或点击 ,并将部件放置在画面上。
双击所放置的报警。然后将显示“报警”对话框。选择[摘要]。

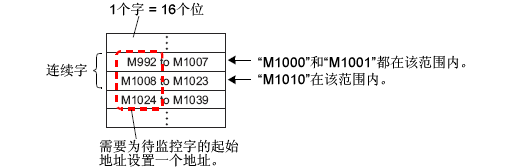

在[需监控的字的起始地址],使用一个被转换为16位字的值,来设置起始地址 该地址是[报警]中注册的位地址的起始地址。例如,如需在摘要中显示已注册监控位“M1000”的消息,请在[需监控的字的起始地址]中指定“M992”,因为从M992到M1008的地址都包含在一个字中。
在[需监控的字数]中,通过从[监控字地址]中定义字数,来分配监控位地址。
设置将在画面上显示的消息的[显示字符数]、[显示起始行]和[显示报警]。
在[颜色]选项卡中,设置恢复和清除报警消息时使用的颜色,然后在[显示设置]选项卡中设置消息的字体和大小,然后点击[确定]。
您可以在一个基本画面上绘制一个报警部件(报警摘要)。如果您想在同一画面上绘制多个报警部件,请使用窗口部件来加载并显示设置了多个报警部件的窗口画面。
每条报警消息最多可以包含160个单字节字符。在一个画面上您最多可以显示50个报警。在人机界面上显示报警时,每行的最大字符数和每画面的最大报警数取决于人机界面型号和字体大小。
如果报警消息比显示区域宽,超出部分将被截除且不显示。
通过在多个画面上设置报警部件[摘要],整个工程中最多可以显示1600条报警消息。
放置报警部件[摘要]时,请注意避免与其他部件或对象重叠。
