12.5.1 设置步骤 - 在所有画面上显示同一窗口

当您触摸基本画面上的开关时，会在所有画面上显示同一窗口。

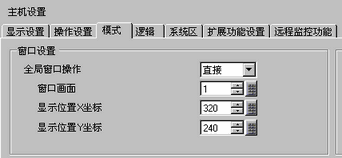

1. 从[工程]菜单的[系统设置]中点击[主机]，然后打开[模式]选项卡。

2. 从[全局窗口操作]中选择[直接]。


3. 将[窗口画面]设置为“1”。设置基本画面上的窗口的[显示位置X坐标]和[显示位置Y坐标]。
   全局窗口设置完成。

4. 在基本画面上放置开关。双击该开关。将显示设置对话框。



   • 在显示全局窗口时不要放置重叠开关。

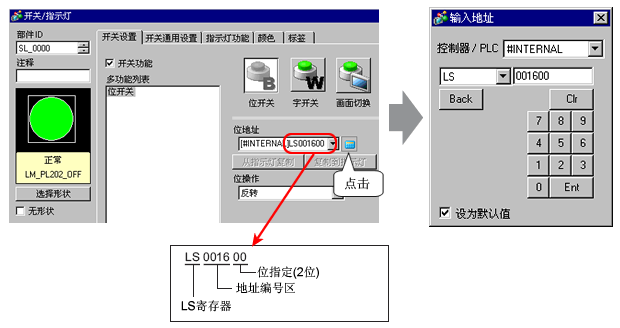

5. 设置[位地址]。从[控制器/PLC]中选择[#INTERNAL] 并指定LS0016位0。


6. 从[位操作]中选择[反转]。点击[确定]。
