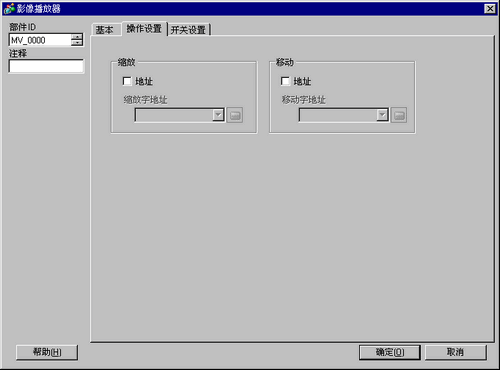

28.10.4.3 操作

地址

指定是否使用缩放显示。

缩放字地址

为缩放操作指定一个地址。使用从指定地址开始的3个字。

对于32位寄存器，只使用低16位。

影像播放器缩放操作时序图

• 控制

• 缩放指定

通过保存如下值之一来指定缩放：

0: 标准

1: 1/4

2: 1/16

3至0xFFFE保留(无更改)

0xFFFF：正常(返回至主画面)

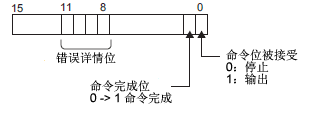

• 状态

错误详情/位状态	错误名称	描述
0	成功完成	正常操作。
1	缩放指定无效。	指定值超出可接受范围。
2	正在执行来自开关的指令	正在处理画面上设置的开关指令。 不能处理该请求。
3~15	保留	这些是保留号码且未指定。

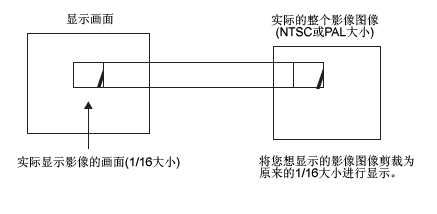

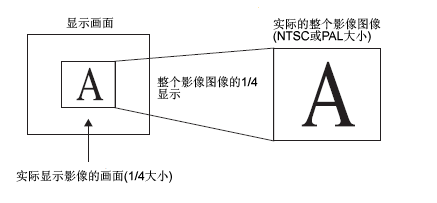

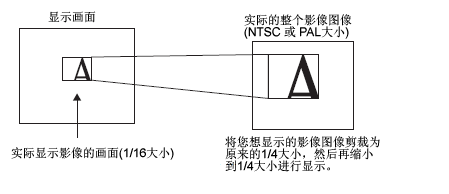

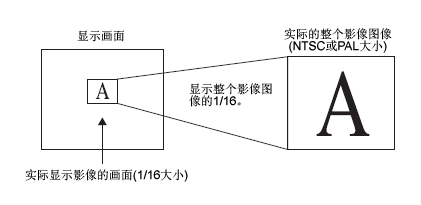

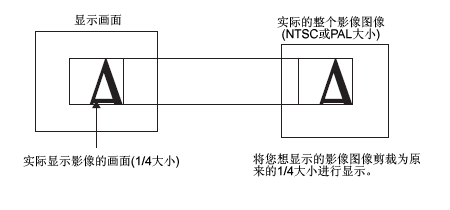

指定了缩放时的画面显示

地址

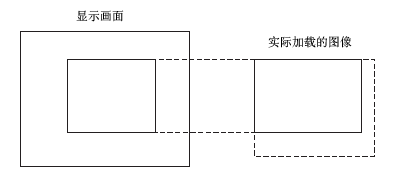

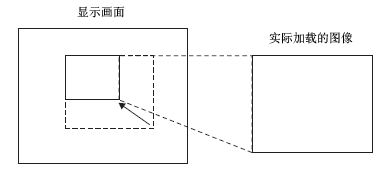

如果将播放的影像不完全适合画面，指定是否移动影像播放坐标。

移动字地址

指定一个用于移动播放位置的地址。使用从指定地址开始的2个字。

对于32位寄存器，只使用低16位。

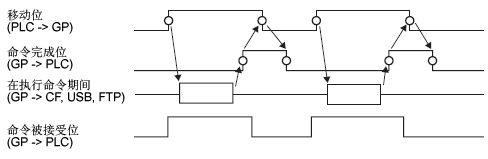

影像播放器移动操作的时序图

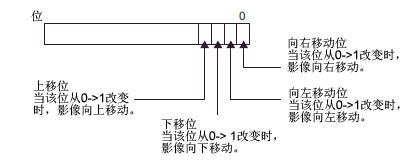

• 控制

该位的优先级从高位到低位递减。
当各个分配的位置ON时，影像按以下点数移动。
如果不能移动影像，会向状态地址返回错误。

方向	当播放影像时	当播放视频时
横向	一次2像素	一次2像素
纵向	正常尺寸：一次2像素 1/4和1/16 尺寸：一次1像素	一次1像素

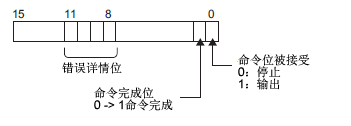

• 状态

错误详情/位状态	错误名称	描述
0	成功完成	正常操作。
1	影像在画面边缘。	影像不能移动，因为它处于画面的边缘。
2	正在执行来自开关的指令	正在处理画面上设置的开关指令。 不能处理该请求。
3~15	保留	这些是保留数字 且未指定。
