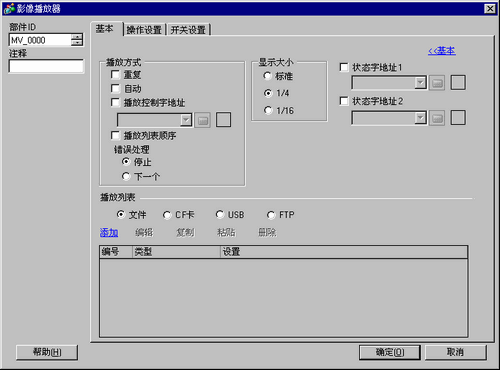

28.10.4.2 影像播放器

播放控制字地址

从外接设备控制播放器。使用从指定地址开始的5个字。

参阅如下内容获取有关如何操作的信息。

播放控制地址的操作步骤

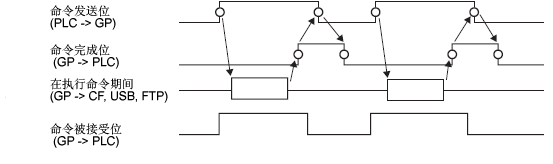

播放控制时序图

播放方式

播放控制字地址

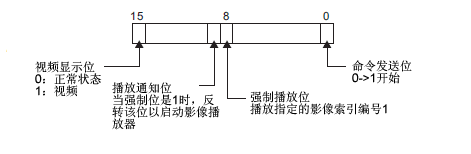

控制

较高的位依次享有更高的优先级。

当视频显示位置ON时，所选的摄像机画面将取代当前播放影像的画面。影像继续播放，但没有画面也没有声音。当视频显示位置OFF时，声音恢复，正在播放的影像也显示在画面上。
当强制播放位置ON时，将按照定义的索引播放影像。此外，当强制播放位为ON，且播放通知位发生切换时，将按照定义的索引播放影像。
播放模式

指定的编号如下。

0 停止

1 播放

2 暂停

3 快进

4 后退

5 慢进

6 进1帧

7 退1帧

8 指定索引

此位以上预留(停止)

索引编号

指定要播放的文件的索引编号。只有在[播放模式]设置为8，并且要么[控制]中的命令发送位为ON，要么强制播放位为ON时使用此编号。如果是非上述情况，则无效。

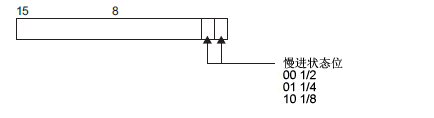

选项

可使用慢进和步进操作。

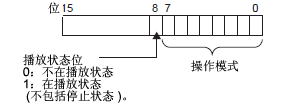

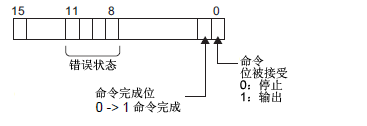

状态

错误代码

0	成功完成
1	播放方法的指定值不在设定范围内
2	正在执行来自开关的指令
3	保存视频 Camera-Viewer EX显示来自人机界面所连接摄像头的画面。
4～15	保留

保留

播放列表顺序当播放器到达播放列表尽头时，根据是否选择了[循环]，将按照如下方式播放文件：

选择了[重复]：

从列表的顶部播放影像。

未选择[重复]：

停止播放。

错误处理

指定当影像文件不能播放时如何处理如下类型的错误。

未插入外部存储器
当选择了FTP播放时不能连接到FTP服务器
无文件
不能打开文件
文件未正确格式化。

停止

如果不能播放影像则停止操作。

下一个

如果不能播放一个影像，则播放下一个影像文件。在这种情况下，[状态字地址1]中不保存错误状态。

状态字地址1

如果想查看错误信息、播放大小或播放位置等信息，可指定一个保存该信息的字地址。使用从指定地址开始的四个字。
对于32位寄存器，只使用低16位。

错误状态

当尝试播放影像失败时(例如，因为文件不存在或不能建立与FTP服务器的连接)，或当影像播放器发生状态错误时(例如，因为文件在播放过程中损坏)，该错误位置ON。

错误详情/位状态	错误名称	描述
0	成功完成	正常操作。
1～3、6、8、12～15、17～127	保留	这些是保留号码且未指定。
4	没有外部存储器	未插入外部存储器或者CF卡盖处于打开状态。
5	读取错误	读取外部存储器失败。
7	CF卡错误/USB存储器错误	CF卡/USB存储器未正确格式化或损坏。
9	FTP服务器连接错误	不能访问FTP服务器。
10	FTP登录错误	尝试登录FTP服务器失败。
11	写入错误	尝试向FTP服务器写入数据失败。
16	文件损坏。	指定文件不是SDX格式。

显示屏大小

保存当前显示尺寸。

0 : 标准模式

1 : 1/4

2 : 1/16

3 : 此位及以上预留(正常类型)

播放X/Y坐标

下表根据显示大小及图像输入信号设置列出了影像播放的坐标范围。

显示大小	图像输入信号设置
显示大小	NTSC	PAL/SECAM
标准	(0,0) ～ (639,479)	(0,0) ～ (767,575)
1/4	(0,0) ～ (319,239)	(0,0) ～ (383,287)
1/16	(0,0) ～ (159,119)	(0,0) ～ (191,143)
