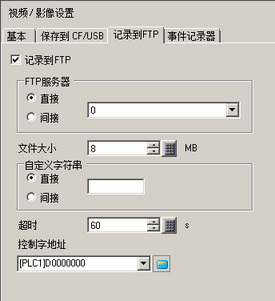

28.10.1.4 视频/影像 - 记录到FTP

记录到FTP

设置是否从视频摄像机上录制并保存在FTP服务器上。

FTP服务器

指定保存影像文件的FTP服务器。使用在系统设置窗口[FTP服务器]中注册的FTP服务器编号。

直接

在0到31中选择FTP服务器编号。

间接

指定用于保存的地址，并为保存文件的服务器指定连接编号。您可以在外接设备上更改保存文件的FTP服务器。

使用从指定地址开始的3个字。

将位0置ON，将保存的如下地址中的数字指定为FTP服务器连接编号。

保存服务器连接编号。在将[控制]地址的位0置ON前保存。

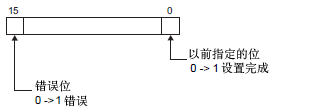

将[控制]地址中的位0置ON时会将[状态]地址中的位0置ON。在保存过程中指定服务器连接编号会导致错误，且位15置ON。

  • 当[控制]地址的位0置OFF时，[状态]地址的位0和位15也置OFF。

  • 如果指定了32位寄存器，将只使用低16位。

  • 如果使用D脚本将系统变量#H_LocalName值复制到[自定义字符串]上，并将[控制]置ON，这时将使用人机界面的名称创建一个文件夹。保存多个人机界面视频时，您可以轻松决定文件夹里是哪个人机界面的数据。

文件大小

指定将保存的每个影像文件的大小。设置范围在1至2048MB之间。会将超出指定文件大小的任何图像自动保存在下一文件中。采用保存操作开始时的时间戳作为文件名(年、月、日、时、分、秒)。

自定义字符串

为保存的视频文件指定将包含在文件夹和文件名中的字符串。最多可以指定两个单字节数字字母字符。

直接

直接输入设置。

间接

指定地址，用来保存文件以及将字符串指定为自定义字符串。您可以更改连接设备上的任意一个文件名。使用从指定地址开始的3个字。

将位0置ON，将编码保存到下面的“自定义字符串”地址中。

保存字符串代码。文本代码的保存流程根据连接设备的不同而不同。

将[控制]地址中的位0置ON时，[状态]地址中的位0也会置ON。如果在监控过程中指定自定义字符串，将产生错误并将位15置ON。

  • 当[控制]地址的位0置OFF时，[状态]地址的位0和位15也置OFF。

  • 如果指定了32位寄存器，将只使用低16位。

超时

指定当FTP服务器未响应访问请求时的排队等候时间。该值可以在10至120秒之间选择。

控制字地址

指定控制保存操作的地址。使用从指定地址开始的2个字。

将位0置ON，开始监控。将该位置OFF则停止录制。

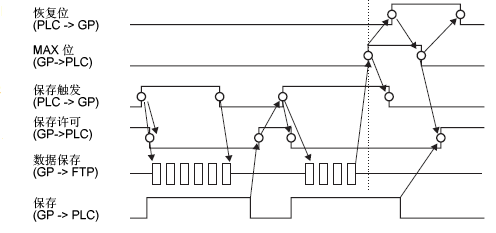

保存到FTP的时序图

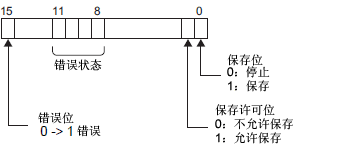

将保存操作的操作状态和错误状态存储到FTP。


当打开人机界面电源时保存许可位置ON。
错误状态是指如下情况。

错误代码

0

成功完成

–

1~8

保留

–

9

FTP连接错误

FTP服务器未正常运行，或FTP服务器不存在。

10

FTP登录错误

FTP用户名或密码不正确。

11

写入错误

登录的用户没有写权限，或写至FTP服务器失败，或没有足够的可用空间。

12~13

保留

–

14

客户端功能正在运行

在影像播放时启动了到FTP服务器的保存操作。

15

保留

–

保存到FTP的时序图
