28.8.1 设置步骤 - 将视频输出保存为静止图像

以下介绍了如何将通道1的视频静止图像保存到CF卡中。

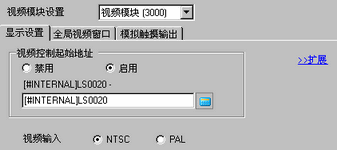

1. 从[工程(F)]菜单中选择[系统设置]，然后点击[视频模块设置]。

2. 确认在[视频模块]中是否选择了[视频模块(3000)]。
   在[视频控制起始地址]下，选择[启用]。从设置地址开始的42个字控制着视频显示。


3. 指定视频控制起始地址。



   • [视频控制起始地址]的设置范围是LS20 - LS1989和LS2096 - LS8957。如果指定了超出该范围的值，任何视频功能都不起作用。

4. 在[视频输入]中选择[NTSC]。(如果视频信号是PAL，则选择[PAL]。)

5. 在[画面(S)]菜单中，选择[新建画面(N)]或点击图标。然后将显示[新建画面]对话框。

6. 在[画面类型]中选择[视频模块窗口画面]。设置[画面号]和[标题]，点击[新建]。(例如，[画面号]为1，[标题]为Video)

7. 然后将显示视频模块窗口。


8. 通过点击选择显示区(蓝色区域)，然后通过拖动调整边界。
   如果需要，拖动画面四个角上的大小调整句柄，更改画面大小。


9. 双击蓝色显示区。将弹出如下对话框。在[视频布局]下点击。


10. 在[显示设置]区，点击，在[通道]下选择要在该左上角上显示的摄像机图像(例如，通道0)。
    此外还需选择图像的大小(例如，1/4)。
    同样，为右上角、左下角和右下角显示的图像选择通道和显示大小。



    • 如果所选的[显示大小]大于人机界面屏幕或蓝色显示区，将无法显示完整图像。可以使用[自定义]选项卡上的[视频显示位置]来指定显示哪一部分输入图像。如果您想显示整个图像，应设置一个小于蓝色显示区尺寸的[显示大小]。

    • 显示大小与人机界面类型和显示模式有关。
      28.13.2 显示大小 - RGB模块/DVI模块

11. 指定画面间距的值。(例如：10 x 10)

12. 打开[快照]选项卡，勾选[视频捕捉]复选框。


13. 选择要捕捉的通道。(例如，[通道0])




    • 您只能捕捉一个通道的画面。您只能捕捉视频图像的画面。

14. 在[JPG文件编号指定]中选择[直接]，并为您正在创建的文件指定JPEG文件编号。




    • 如需保存到USB存储器或FTP服务器，在[工程 (F)]菜单中选择[系统设置]，然后点击[主机]，在[模式]选项卡中，勾选[捕捉操作]复选框，并指定保存位置。

15. 点击[确定]完成并退出[视频模块窗口]设置。

16. 在[部件(P)]菜单上选择[视频模块显示器(V)]或点击，在画面上放置一个视频模块显示器。


17. 双击放置在画面上的[视频模块显示器]。将弹出如下对话框。
    在[视频布局]列表中选择[常ON]。在[视频编号]下拉列表中指定视频显示编号(例如，1)，并点击[确定]。




    • 在[视频模块显示器]上点击图标，显示相应的视频画面。该功能对于查看视频设置非常有用，因为它使得画面切换变得更简单。

操作步骤

1. 将步骤3中指定的[视频控制起始地址](LS20)的位4置ON。

2. 将捕捉通道0中的图像并用文件名“CP00001.JPG”将其保存在CF卡的“CAPTURE”文件夹中。
