28.5.1 设置步骤 - 播放影像/使用播放列表

使用播放列表，可以按指定的顺序播放视频文件。以下介绍了如何在CF卡上创建播放列表。

创建播放列表文件

  1. 在[通用设置(R)]菜单中，选择[影像(O)]或点击，将显示如下画面。点击[是(Y)]显示[工程信息]对话框。

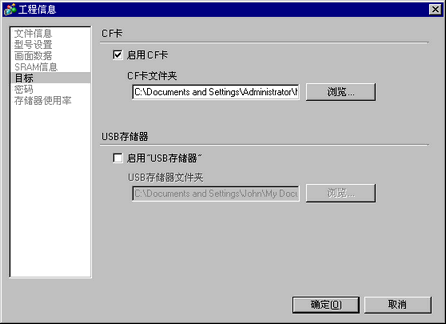

  2. 勾选[启用CF卡]复选框，指定保存影像文件的文件夹，并点击[确定]。

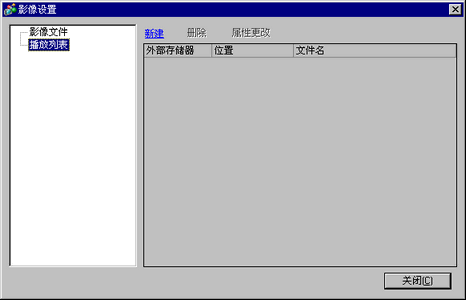

  3. 将显示[影像设置]对话框。选择[播放列表]并点击[新建]。

  4. 将显示[新建播放列表]对话框。输入播放列表文件名称(例如，Line-A)并点击[确定]。

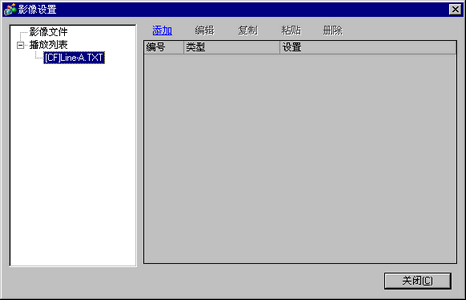

  5. 选择已创建的文件并点击[添加]。

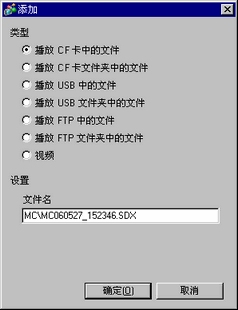

  6. 将显示[添加]对话框。选择[播放CF卡中的文件]选项，在[文件名]栏，键入影像的文件名(例如,MC060527_152346.SDX)将其添加到播放列表，然后点击[确定]。(如果文件在“MC”文件夹中，类型：“MC\MC060527_152346.SDX”)。

  7. 您可以按照您想播放的顺序注册影像文件。在完成注册后，点击[关闭]。

    • 要在FTP服务器上创建播放列表，可使用文本文件(如Notepad)以如下格式创建文件。
      您可以通过选择影像播放器中的[FTP] - [播放列表]指定已创建的文件(TXT)。
      格式

    • 指定CF卡上的一个影像文件
      (序列号)，FTP，FTP\(FTP服务器注册号)，(文件夹名)\(文件名.SDX)

    • 指定CF卡上的一个影像文件
      (序列号)，FTP，FTP\(FTP服务器注册号)，(文件夹名)\(文件名.SDX)

    • 指定一个影像文件(比如CF卡上的文件，不是FTP服务器上的文件)
      (序列号)，CF，\MOVIE\(文件夹名)\(文件名.SDX)

    • 指定一个文件夹(比如CF卡上的文件夹，不是FTP服务器上的文件夹)
      (序列号)，CF，\MOVIE\(文件夹名)\

    • 显示实时视频。
      (序列号)，INVM

    • 从0开始给第一行分配序号，然后按顺序分配给后面的行。可以创建0到99行。

    • 如果您想添加注释，可在行的开始处键入井号(#)，然后键入注释。带有注释的行或换行符不会影响视频播放。

    • FTP服务器注册号是在[FTP服务器]中注册的编号。

    • 用“\”将文件夹名和文件名分开。

    • 播放列表的文件名必须为单字节字符。扩展名为.TXT。

    • 可以播放的最大影像文件数是100个。
      例如：

    创建影像播放画面

    1. 从[画面列表]窗口中打开您想播放该视频的基本画面。
      在[部件(P)]菜单上点击[影像播放器(O)]，或点击，将影像播放器放到画面上。

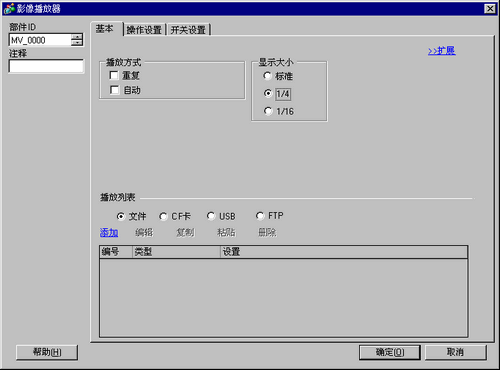

    2. 双击该影像播放器。将弹出如下对话框。
      在[显示大小]区中选择[1/4]。

      • 如果所选的[显示大小]大于人机界面画面或影像播放器的尺寸，将不能显示整个图像。如果您想显示整个图像，应设置一个小于影像播放器尺寸的[显示大小]。

      • 显示大小与人机界面类型和显示模式有关。
        28.10.4.1 影像播放器 - 基本/基本

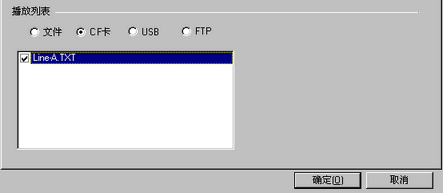

    3. 在[播放列表]中选择[CF]，然后勾选步骤7中创建的文件旁边的复选框。(例如，Line-A.TXT)

      • 如果您选择[文件]，就可以在影像播放器中指定播放列表。在这种情况下，不需要播放列表文件。

    4. 点击[扩展]并勾选[播放列表顺序]复选框。

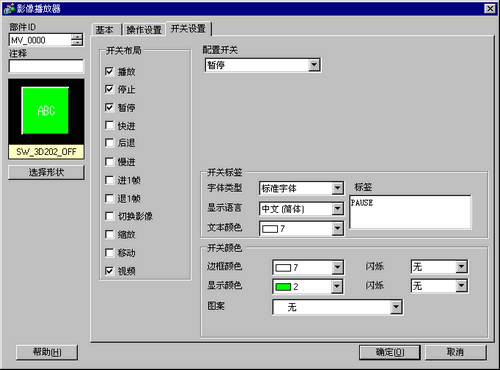

    5. 配置操作开关。点击[开关设置]选项卡，勾选[开关布局]中的[播放]、[暂停]和[停止]复选框。

    6. 在[选择形状]中选择开关的形状，必要时指定标签和颜色。点击[确定]完成设置。

      • 您不能为通过[影像播放器]上的[开关设置]选项卡所绘制的开关指定各自的形状和颜色。您只能指定各自的标签。如果您想为每个开关指定特定的形状和颜色，请不要使用[开关设置]选项卡。而是使用开关/指示灯部件从[特殊开关]设置中创建[影像播放器开关]。
        10.15.4 特殊开关

      • 根据开关形状，可能不能更改颜色。

      • 选择开关后按下[F2]键，您可以直接编辑标签文本。

    可以逐个选择开关并将其移动到适当的位置上。
