28.6.1 设置步骤 - 同时显示多个视频

在安装了视频模块的人机界面上，可以显示4个不同来源的实时视频图像。

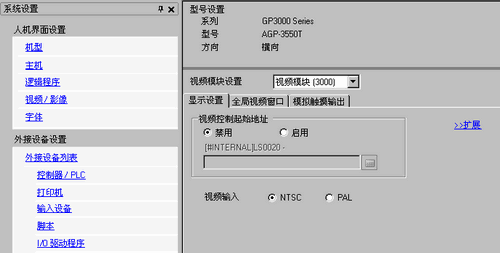

从[工程(F)]菜单中选择[系统设置]，然后点击[视频模块设置]。

在[视频模块设置]中，确认已经选择了[视频模块(3000)]。
将[视频控制起始地址]选择为[禁用]。在[视频输入]中选择[NTSC]。(如果视频信号是PAL，则选择[PAL]。)

如果将[视频控制起始地址]设置为[启用]，会自动使用从设置控制地址开始的42个字来控制视频显示。有关视频控制中各个项目的信息，请参阅如下内容。
28.12 视频控制区

在[画面(S)]菜单中，选择[新建画面(N)]或点击图标。然后将显示[新建画面]对话框。

在[画面类型]中选择[视频模块窗口画面]。设置[画面号]和[标题]，点击[新建]。(例如，[画面号]为1，[标题]为Video)

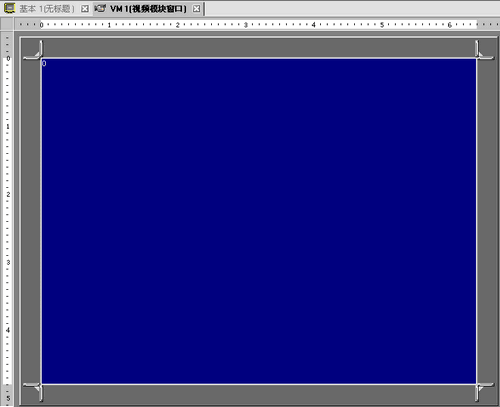

然后将显示视频模块窗口。

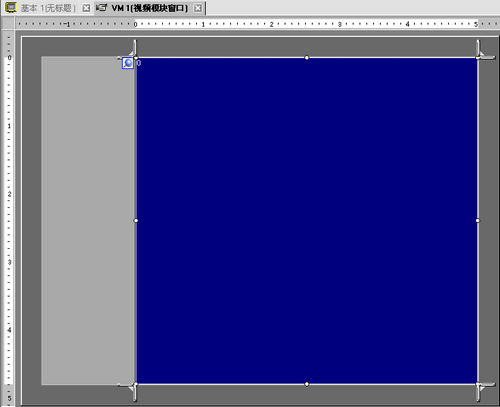

点击显示区(蓝色区域)，然后调整边界。
如果需要，拖动画面四个角上的大小调整句柄，更改画面大小。

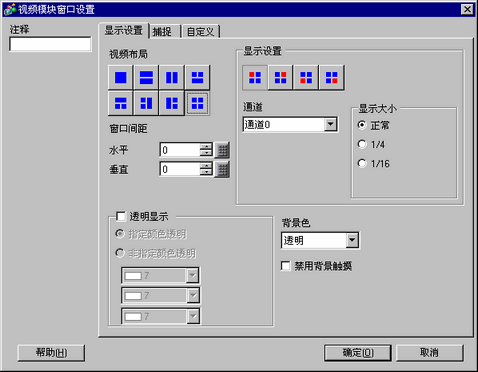

双击蓝色显示区。将弹出如下对话框。在[视频布局]下点击。

在[显示设置]区，点击，在[通道]下选择要在该左上角上显示的摄像机图像(例如，通道0)。
此外还需选择图像的大小(例如，1/4)。
同样，为右上角、左下角和右下角显示的图像选择通道和显示大小。

如果所选的[显示大小]大于人机界面屏幕或蓝色显示区，将无法显示完整图像。可以使用[自定义]选项卡上的[视频显示位置]来指定显示哪一部分输入图像。如果您想显示整个图像，应设置一个小于蓝色显示区尺寸的[显示大小]。
显示大小与人机界面类型和显示模式有关。
28.13.1 显示大小 - 视频模块

指定画面间距的值。(例如，水平10、垂直10)。
点击[确定]完成并退出[视频模块窗口]设置。

点击[基本1]选项卡，显示基本画面。

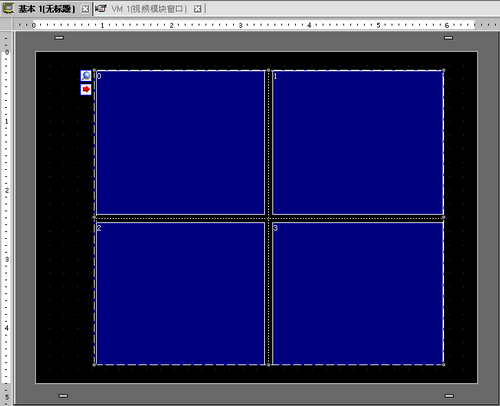

在[部件(P)]菜单上选择[视频模块显示器(V)]或点击，在画面上放置 [视频模块显示器]。

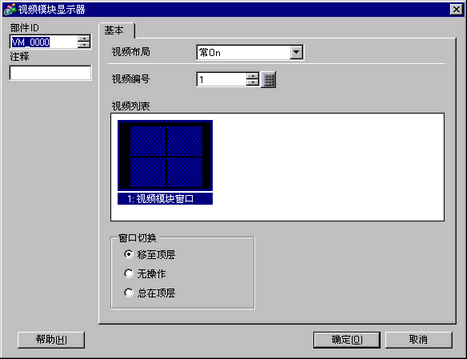

双击放置在画面上的[视频模块显示器]。将显示如下对话框。

在[视频布局]列表中，点击[窗口ON/OFF],并在[视频编号]框中选择视频画面编号(例如，1)。

在[窗口切换]下选择[移至顶层]。

在[窗口显示位地址]列表中，设置控制窗口显示的位地址然后点击[确定]。

在画面放置一个开关，用于显示/隐藏[视频模块窗口]。

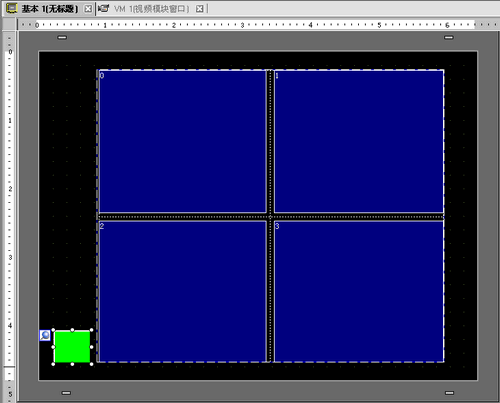

在[部件(P)]菜单上指向[开关/指示灯(C)]，点击[位开关(B)]或点击，在画面上放置一个开关。

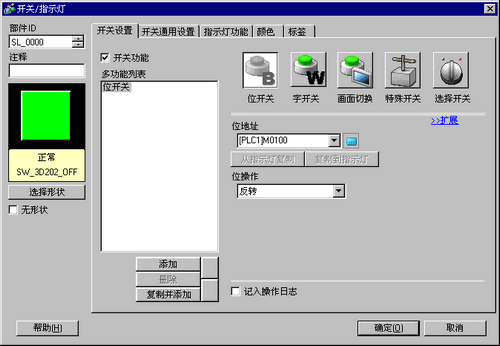

双击该开关。将弹出如下对话框。
在[位地址]列表中选择控制画面的(M100)地址，并在[位操作]列表中选择[反转]。
