5.2.2 设置步骤 - 调整时间(使用系统数据区时)

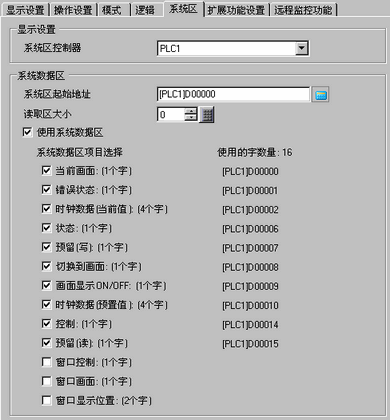

  1. 从[工程]菜单的[系统设置]中点击[主机],然后打开[系统区]选项卡。

  2. 定义[系统区起始地址]并勾选[使用系统数据区]复选框。
    选择[时钟数据(预置值)]。(4个字)]复选框。

操作步骤

将希望更改的时钟数据写入[时钟数据(预置值):(4个字)]旁边显示的地址中。写入时的数据类型为BCD。

示例:[时钟数据(预置值)]:(4字)]使用“D0010 - D0013”将日期/时间更改为September 27, 2005 15:27

  1. 月数据“0009”存储在“D0011”中

  2. 日数据“0027”存储在“D0012”中

  3. 时间数据“1527”存储在“D0013”中

  4. 年数据存储在“D0010”中,而位15变为ON或OFF。如果“D0010”的当前值为“0000”,则存储“8005”。
