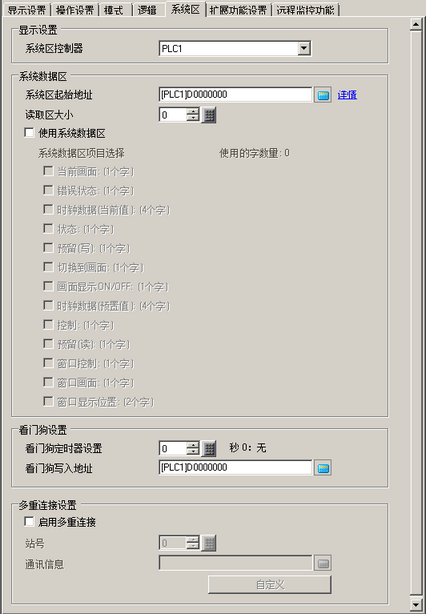

5.4.6 [系统设置] - [主机] - [系统区]设置指南

显示设置

指定控制器/PLC。

系统区设置

选择控制器/PLC来指定系统数据区。

系统数据区

设置系统数据区。

系统区起始地址

指定系统区使用的起始地址。

读取区大小

设置[读取区]大小(0到256个字),该区用于保存所有画面通用的数据或趋势图块显示数据。

  • 当用Memory Link方式连接控制器/PLC时不能指定此项。

使用系统数据区

设置是否启用系统数据区。

能否使用系统数据区取决于控制器/PLC。请参阅“GP-Pro EX控制器/PLC手册”获取更多信息。

系统数据区项目

设置将使用的系统数据区项目。有关Direct Access方式的详情,请参阅A.1.1.2 系统数据区(Direct Access方式),有关Memory Link方式的详情,请参阅A.1.2.2 系统数据区(Memory Link方式)

使用的字数量

显示为系统数据区指定的项目的总字数。

看门狗设置

监视人机界面和控制器/PLC的通讯状态。

人机界面在设定时间结束时向PLC字地址写入“00FF”。然后,PLC确认“00FF”已成功写入且通讯仍打开。

看门狗定时器设置

在0到65,535中设置看门狗监视周期时间。

看门狗写入地址

设置看门狗的写入地址。

多重连接

启用多重连接

指定是否使用串行多重连接。

有些驱动程序不能使用该功能。有关串行多重连接的详细信息,请参阅“GP-Pro EX控制器/PLC手册”。

站号

设置人机界面的多重连接站号。

通讯

指定存储通讯信息的地址。这将使用从指定地址开始的两个字。

在N:1/N:M (多重连接)、连接中,首先传送指定的两个字。通讯信息包括连接站列表和添加的站列表。每个列表都有目标,而且映射到PLC数据注册或数据存储器。

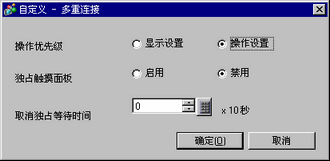

自定义

操作优先级

选择优先级,[显示优先]或[操作优先]。

独占触摸屏

设置限制其他人机界面上操作的特殊操作。

取消独占等待时间

当使用独占触摸屏时,如果在此处设置的时间段内人机界面上没有运行任何操作,则取消独占,解锁其他人机界面。
