设置将在开关指示灯上绘制的文本。可以更改文本来匹配部件的状态。
直接文本/文本列表
直接文本
在文本窗口中输入文本，它将被作为固定文本直接放在画面上。
文本列表
使用以前保存的文本列表中的文本。
18.7.2.6 [消息显示器] - [直接输入] - 显示(文本列表)
选择开关后按下[F2]键，可以直接编辑标签文本。
如果选择了[文本列表]，则可以更改当前的文本列表。
选择状态
选择状态。
如果未使用指示灯功能，只可以选择[正常]。
如果使用了指示灯功能，设置与状态对应的标签。
要设置处于互锁或延时状态的标签，可在[开关通用设置]选项卡的[扩展]设置中勾选[显示互锁状态]或[显示延时状态]。这将增加[选择状态]选项。

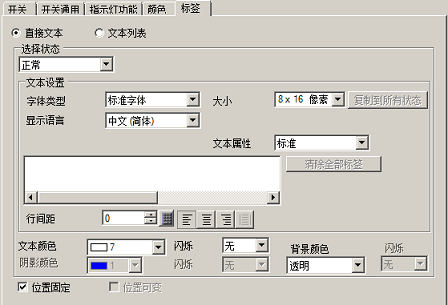

标签设置
设置标签字体。
字体类型
从[标准字体]、[矢量字体]或[图像字体]中选择。
矢量字体和标准字体
标准字体
对于标准字体，可以指定字符在垂直和水平方向上的大小。缩放字符时，轮廓可能变得不平滑，或者字符被挤压。
矢量字体
这是一种字符高度和宽度比率固定的轮廓字体。即使放大/缩小字体，字母仍保持平滑的轮廓。但是，该字体会使用更多的人机界面内存空间。
自动调节文本大小
当使用文本列表时，如果选择[矢量字体]，[自动调节文本大小]选项会出现。通过选择该选项，字体大小会在设置的范围内自动进行调节以适应部件中的文本。
绘制文本(使用文本列表) - 自动调节文本大小
大小
选择文本大小。每种字体类型都有不同的大小范围。
大小
标准字体
指定[8x 8像素]至[64 x 64 像素]，以8像素为增量。也可以使用固定字体大小[6 x 10 像素]、[8 x 13 像素]和[13 x 23 像素]。当使用固定大小时，只能显示单字节字母数字字符。
矢量字体
6至127
如果您选择[自动调节文本大小]，您可以调节[最大尺寸]和[最小尺寸]。
固定大小
当选择[标准字体]时可用。可以在6x10像素、8x13像素或13x23像素间选择。该字体仅支持单字节字符。
当使用6x10字体时，不能将[文本属性]设置为[粗体]。
显示语言
从[日语]、[ASCII]、[中文(简体)]、[中文(繁体)]、[韩语]、[俄语]或[泰语]中选择标签的语言。
只有当[字体类型]是[标准字体]或[矢量字体]时才可以设置显示语言。
当选择[文本列表]时不能设置此项。
文本属性
当[字体类型]是[标准字体]或[矢量字体]时，从如下文本属性中选择。
标准字体
从[标准]、[粗体]或[阴影]中选择。
(当使用[6x10]的固定字体大小时，选择[正常]或[阴影]。)
矢量字体
矢量字体：从[正常]、[粗体]或[空心]中选择。
图像字体
Windows字体被转换成位图，并且在显示部件中使用。
选择字体
定义字体，设置[字形]、[大小]和[字符集]。可以定义的属性(字形、大小和字符集)取决于所选的字体。
自动调节文本大小
通过选择该选项，字体大小会在设置的范围内自动进行调节以适应部件中的文本。设置范围是1至1638。
输入文本栏
如果使用[直接文本]选项，则输入字符串。最多可以输入400个字符(每行100个字符，共4行)。
复制到所有状态
将文本和字体复制到[选择状态]列表中的所有状态。
当未设置指示灯功能时不能使用。
清除全部标签
清除所有状态的[输入文本字段]内容。[标签]选项卡上的所有其他设置，如字体类型和颜色等均保持不变。
当未设置指示灯功能时不能使用。
行间距
设置一个从0到255之间的值。
当[字体类型]是[图像字体]时不能设置。
对齐
从[左对齐]、[居中]或[右对齐]中选择文本的对齐方式。
当[字体类型]是[图像字体]时，还可以选择[两端对齐]。
文本颜色
设置文本的显示颜色。
背景色
设置文本的背景色。
阴影颜色
如果[字体类型]是[标准字体]，且从[文本属性]中选择了[阴影]，则为阴影选择一种颜色。
闪烁
选择闪烁及闪烁速度。可以为[文本颜色]和[背景颜色]选择不同的闪烁设置。
根据人机界面的机型和[颜色]设置，可能不能设置闪烁([工程]菜单-[系统设置]-[主机])。
1.6 支持的颜色
固定位置
设置是否将标签固定在部件的中心。
位置可变
在放置完部件后，对尺寸或位置所做的任何更改都将被复制到所有其他状态。
如果希望为每个状态设置标签大小或位置，请勿使用此项。
当设置了[固定位置]时，不能使用该设置。
当选择[文本列表]时不能设置此项。
