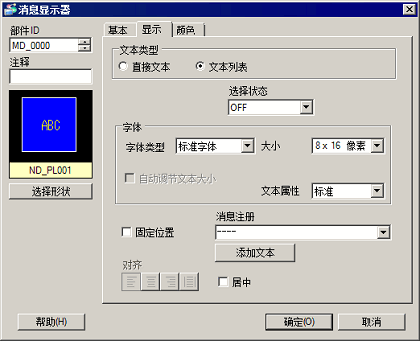

18.7.2.6 [消息显示器] - [直接输入]/显示(文本列表)

文本列表

显示已注册为文本列表的文本。

选择状态

为每种选择的状态键入一条消息。如果将[基本]选项卡的[操作模式]栏设置为[位],将显示ON/OFF。当将[基本]选项卡上的[操作模式]设置为[字]时,状态指示按钮(状态0至状态15)会根据定义的消息数显示出来。

字体

设置文本字体。

字体类型

从[标准字体]、[矢量字体]或[图像字体]中选择文本的字体类型。

矢量字体和标准字体

  • 标准字体

该位图字体显示速度快,因为它由像素点构成。

  • 矢量字体

矢量字体在被放大时仍能保持原来的形状,因为其结构是用线条描述的。

自动调节文本大小

如果选择[矢量字体],[自动调节文本大小]选项会出现。通过选择该选项,字体大小会自动调节以适应部件中的文本。

18.9.2 文本

大小

选择文本的字体大小。

  • 标准字体

在[8 x 8]到[64 x 128]的8像素范围内指定“宽度x高度”,或从[6 x 10]、[8 x 13]、[13 x 23]中选择一个固定大小。当使用固定大小时,只能显示单字节字母数字字符。

  • 矢量字体

6至127。
当使用[自动调节文本大小]时,定义字体的[最大尺寸]和[最小尺寸]。文本字体大小在该范围内调节。

文本属性

选择文本属性。

  • 标准字体

从[标准]、[粗体]、[阴影]中选择
(当使用[6x10]字体尺寸时,选择[标准]或[阴影])

  • 矢量字体

从[标准]、[粗体]或[空心]中选择。

图像字体

窗口字体转换为位图图像,在人机界面上显示。

选择字体

选择字体,并定义[字形]、[大小]和[字符集]。可以定义的属性(字形、大小和字符集)因字体而不同。

自动调节文本大小

通过选择该选项,字体大小会在设置的范围内自动进行调节以适应部件中的文本。设置范围是1至1638。

消息注册

从文本列表中的已注册字符串中选择文本字符串。

添加文本

显示[添加文本]对话框,用于在文本列表中添加文件。

固定位置

可以固定文本的显示位置。如果您将文本设置为固定位置,文本显示区就会固定在消息显示器的中心。

居中

在文本显示区的中心显示文本。

18.9.3 消息显示器
