34.4.1 设置步骤 - 传输前比较工程

比较GP-Pro EX当前打开(或选定)的工程和保存在人机界面中的工程。

  1. 在GP-Pro EX状态工具栏上,点击[传输工程]图标,启动[传输工具]。

  2. 点击[传输设置],显示[传输工具]对话框。确保[通讯端口设置]为[LAN]。勾选[LAN自动设置]复选框,点击[确定]。

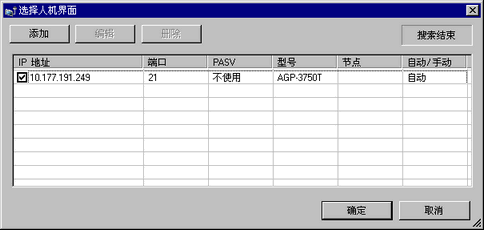

  3. 选择人机界面的IP地址以比较工程数据,然后点击[确定]。

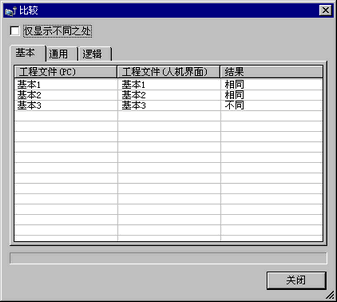

  4. 将显示以下的[比较]对话框,并显示PC和人机界面的比较结果。



    • 勾选[仅显示不同]复选框。比较结果显示不同的画面。

    • 如果逻辑程序或影响逻辑程序的设置与被比较工程不同,[控制设置]也将不同。[控制设置]显示与逻辑程序有关的设置。

    • 当比较具有不同控制器/PLC配置的工程时,[通用]选项卡上显示[通讯设置]项。另外,比较设有间接控制器的工程时,将显示[特定控制器设置]项。

    • 两个工程的比较结果在画面上看可能是相同的,但实际上它们可能是[不同]的。
      这是因为工程中的更新信息是按画面和按配置进行管理的。
      例如:
      人机界面:ABC.prx
      GP-Pro EX:ABC.prx(工程中包含一个曾被删除的基本画面,保存后又被重新复制。)

    • 如果工程之间没有不同,或者在文件日期/时间戳上存在不同,将显示一条消息。
      例如,如果打开了一个已经存在的工程,然后使用[另存为]进行保存,则日期/时间戳将发生改变,且将被视为另一个不同的工程。


  5. 在确认完结果后点击[关闭]。
