23.9.1 设置步骤 - 用指纹识别设置工具注册指纹

在密码设置中注册指纹并更新指纹识别模块数据库。

如果在人机界面密码设置中注册的指纹与指纹识别模块数据库中注册的指纹匹配，则允许以设定的安全级别登录。

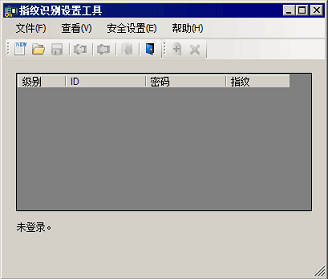

1. 将GP-Pro EX安装光盘插入PC的CD/DVD光驱，指纹识别设置工具将启动。

2. 在GP-Pro EX中，从[通用设置(R)]菜单中指向[安全设置(Q)]，然后选择[密码设置(P)]，或点击 。

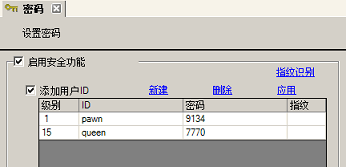

3. 勾选[启用安全功能]和[添加用户ID]。


4. 设置安全级别。有关设置方法的信息，请参阅以下内容。
   23.10.1.1 密码设置

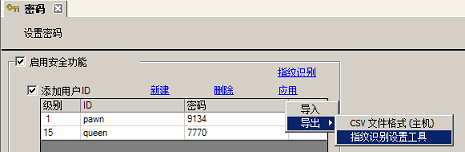

5. 任意选择一个文件夹，用于保存安全数据设置。从[应用]中选择[导出] - [指纹识别设置工具]，保存安全文件(*.bin)。


6. 将指纹识别模块连接到PC，启动指纹识别设置工具。从PC的[开始]菜单的[所有程序]中，指向[Pro-face]、[Fingerprint Tool]，然后点击[Fingerprint Recognition Setting Tool]。


7. 打开用指纹识别设置工具保存在[密码设置]中的安全数据。点击工具栏中[Open]，选择保存的数据。

8. 在显示的对话框中，输入[User ID]和[Password]，将列表显示设定的安全级别。



   • 将显示登录的较低安全级别用户的信息。如需重新登录，请点击工具栏上的[Re-login]。

9. 在注册用户的指纹[Fingerprint]处打上勾选符号。请根据屏幕提示注册指纹。



   • 每个用户必须注册两个指纹。注册一个指纹需要将手指在指纹识别模块上放置三次。

10. 指纹注册完成后，点击工具栏中的[Save]。

11. 将注册的指纹安全数据导入GP-Pro EX。从[密码设置]中选择[应用]-[导入]，然后选择用指纹识别设置工具保存的文件。



    • 用指纹识别设置工具保存的安全数据也可直接导入人机界面。安全数据的保存位置是外部存储器，导入则采用系统变量#H_SecurityBackupControl加以执行。

12. 将工程传输到连接了指纹识别模块的人机界面。

13. 更新人机界面所连接指纹识别模拟的数据库。将系统变量#H_SecurityFingerprintControl的位1置0，将位0从OFF置ON。



    • 关于系统变量的详情，请参阅下面的内容。
      A.2.2.2 整型 - #H系统变量

    • 更新EZ系统指纹识别模块数据库时不能进行触摸操作。但可以操作系统菜单。
