11.7.1 设置步骤 - 使用分层结构切换画面

创建一个“画面切换开关”，这样，即使从层次1(画面1)切换到层次2(画面10)，然后在层次2(画面10、20、30)上的画面之间进行切换，都能直接返回层次1(画面1)。

首先，在基本画面1上放置一个开关，用于从层次1(画面1)切换到层次2(画面10)。

1. 在[部件(P)]菜单中指向[开关/指示灯(C)]，然后选择[切换画面开关(C)]或点击，在[基本1]画面上放置开关。

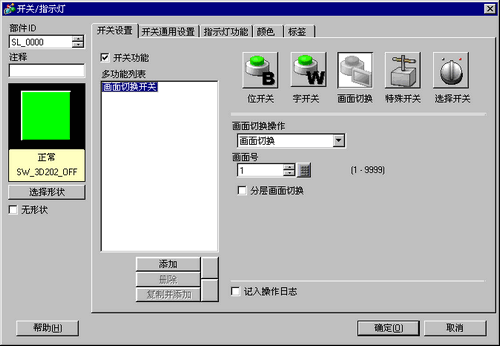

2. 双击所放置的开关部件。将显示如下对话框。


3. 在[选择形状]中选择开关形状。

4. 在[画面切换操作]下拉列表中选择[画面切换]。在[画面号]部分，将目标画面号设置为10。勾选[分层画面切换]复选框。

5. 如果需要，在[颜色]选项卡和[标签]选项卡上设置开关颜色和显示文本，然后点击[确定(O)]。



   • 根据所选的形状，可能不能更改颜色。

   • 选择开关后按下[F2]键，可以直接编辑标签文本。

   • 在定义了画面切换之后，开关上将显示图标。点击该图标跳到指定画面。此功能对检查画面设置非常有用。

   接下来在每个画面上放置一个开关，用于从层次2(画面10、20、30)返回到层次1。

6. 打开基本画面10。从[部件(P)]菜单中选择[开关/指示灯(C)]，然后选择[画面切换开关(C)]或点击，在画面上放置该开关。

7. 双击新建的开关。画面上将显示[开关/指示灯]对话框。

8. 在[选择形状]中选择开关形状。

9. 在[画面切换操作]中选择[返回上一个画面]。

10. 如果需要，在[颜色]选项卡和[标签]选项卡上设置开关颜色和显示文本，然后点击[确定(O)]。



    • 根据所选的形状，可能不能更改颜色。

11. 在基本画面20和30上，放置相同的开关。
    当触摸层次2( 画面“10”、“20”、“30”)中任一画面上放置的开关时，都会返回到层次1(画面1)，而不是前一个画面。
