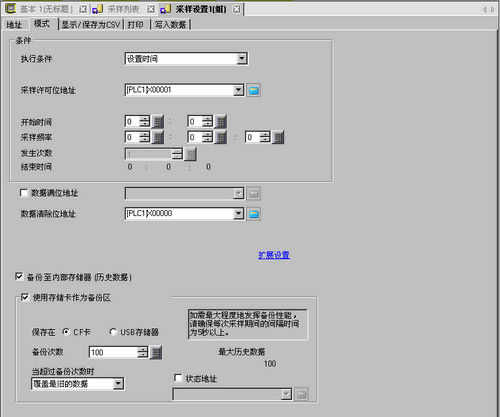

25.9.3.1 模式/设置时间

从指定时间开始以恒定周期进行数据采样。

执行条件

选择采样操作的执行条件。选择[设置时间]。

采样允许位地址

选择控制是否执行采样的地址。当该地址为ON时，采样将从指定的[开始时间]开始，这之后，在设定的[采样周期]的每个周期上读取数据。

当该位为OFF时，即使达到了[开始时间]，也不会进行采样。

开始时间

指定采样操作的开始时间。在0至23(小时)和0至59(分钟)之间设置时间。

采样频率

以15秒为增量，从0秒到23小时、59分、45秒设置采样将发生的周期。

发生次数

选择采样将发生的次数。如果勾选了[扩展]设置中的[在完成指定周期后覆盖原有数据]复选框，可以在1至65535中选择次数。如果取消勾选该复选框，范围为1至2048次。

结束时间

设置[开始时间]、[采样频率]、[发生次数]，将显示采样结束时间。

数据满位地址

选择是否检查采样完成(指定的[发生次数] x [块数量]或[发生次数] x [天数])。如果所有的采样已完成，指定的位地址置ON。

如果在[模式]选项卡的[扩展设置]中未勾选[在完成指定周期后覆盖原有数据]，则当此地址置ON时，将不再进行后续采样。如需恢复采样，请将[数据清除位地址置]ON并擦除人机界面的采样数据。

如果勾选了[在完成指定周期后覆盖原有数据]，即使此地址置ON，采样也会继续。

数据清除位地址

指定控制采样数据清除的位地址。当该地址置ON时，保存在人机界面中的所有采样组数据都将被清除。在清除了数据后，该位将置OFF。

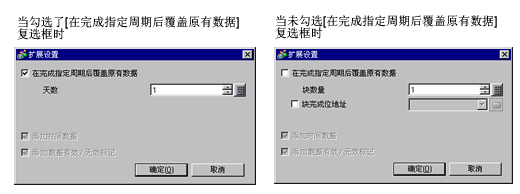

扩展设置

显示[扩展设置]对话框。

根据是否勾选[在完成指定周期后覆盖原有数据]复选框，内容会有所不同。

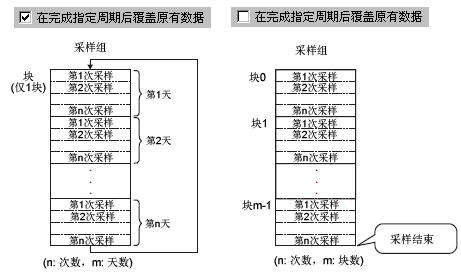

在完成指定周期后覆盖原有数据

选择在已经进行了指定次数的数据采样后，是否从最旧的数据开始覆盖和保存数据。

如果设置了此项，即使当所有数据的采集均已完成时([发生次数]x[天数])，采样仍会继续，并从最旧的数据开始对存储的数据进行覆盖。

如果未勾选此项，将不会覆盖以前的数据。会将新一轮数据作为独立块进行保存。在所有数据均已保存后([发生次数]x[块数量])，直到已删除了所有已保存的数据后，采样才会进行。

天数

设置在人机界面中保存多少天的采样数据。会将数据保存指定的天数，然后从第一天的数据开始按顺序进行覆盖。设置范围在1至2048之间。自动限定设置范围的目的是为了确保[发生次数]x[天数]的结果不大于65535。

块数

按指定次数采集到的完整的一组数据被称为[块]。此项指定一个采样组内设置的块数。设置范围在1至2048之间。

限定设置范围的目的是为了确保[发生次数]x[块数]的结果不大于65535。

块完成位地址

选择是否检查一个块的数据采样已完成(指定的发生次数)。如果一个块的数据采样已完成，指定的位地址置ON。

即使此位置ON，采样也会继续，直到达到指定的[块数量]。

  • 该地址不会自动置OFF。为了验证下一个块是否完成，请确保该位返回OFF状态。

添加时间数据

采样时间将随采样数据一起被保存。该设置是固定启用的。

添加数据有效/无效标记

随数据一起保存一个观察标记，以监视数据是否得到正确保存。该设置是固定启用的。

保留采样数据(SRAM)

选择是否将采样数据保存到备份存储器(SRAM)。如果未保存采样数据，当人机界面断电或复位时数据将被删除。

备份采样数据

选择在每次指定数量的周期完成后，是否将采样数据备份存储器(SRAM)自动备份到外部存储器。数据以二进制格式保存。
当在历史趋势图中显示历史数据时，将使用外部存储器中备份的数据。如果没有在外部存储器中备份数据，则只会显示备份存储器(SRAM)中保存的发生次数的历史数据。

25.12.1 采样数据使用的容量

保存在

从[CF卡]、[SD卡]和[USB存储器]中选择“保存在”位置。

“保存在”位置中自动为每个采样组创建文件夹。已保存的文件名是时间标记(保存时的年/月/日/时/分/秒)。

例如，如果保存时间为2007年7月2日14:30:05

\SAMP**\T070702_143005#.bin
(“*”表示采样组数，“#”表示索引号)

备份次数

指定写入备份数据的次数(1到500)。

当超过备份次数时

选择当备份文件数超过备份次数中设定的值时的操作。

删除最旧的文件并添加新文件。

停止备份。“9”(文件数超出限制)保存在状态地址中。

状态地址

表示是否把已保存的操作状态和错误信息保存在指定地址中。

错误状态以如下错误代码表示。

错误代码

位12~15

内容

详情

0

成功完成

传输成功完成。

1~3

保留

—

4

没有外部存储器

人机界面上未插入外部存储器。

CF卡盖处于打开状态。

USB存储器未正确格式化或损坏。

5

写入错误

外部存储器没有足够的可用空间，或在写入过程中存储器的连接断开。

由于恢复了人机界面的时间设置等原因，已经存在具有相同时间标记的10个备份数据文件。

SD卡处于写保护状态。

索引文件是只读文件。(SP5000系列或GP4000系列)

6

保留

—

7

CF卡错误

CF卡未正确格式化或损坏。

8

保留

—

9

文件数太多

超出了设定的文件数
