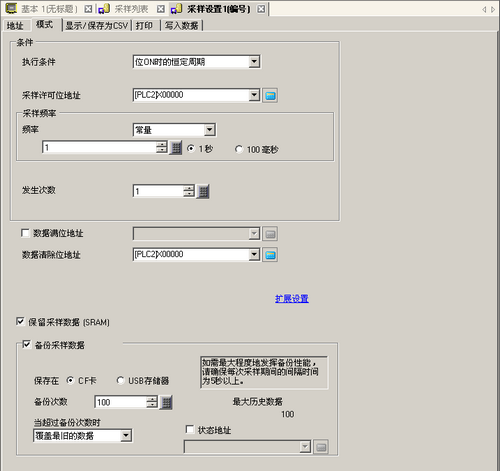

25.9.3.3 模式/位ON时的恒定周期

从人机界面开机开始以恒定周期进行数据采样，但前提是指定位为ON。

执行条件

选择采样操作的执行条件。选择[位ON时的恒定周期]。

采样允许位地址

选择控制是否执行采样的地址。当该地址为ON时，每周期都读取数据。

采样频率

频率

从[常量]或[地址]中选择采样频率。

如果选择了[地址]，则可以在运行时更改采样频率。

采样频率

如果[频率]=[常量]，采样频率可指定为[1秒]或[100毫秒]。

当单位是1秒时，设置为1到65535，当单位是100毫秒时，设置为1到9。

  • 即使设置为100毫秒，第一次采样也只在1秒时开始。

如果[频率]=[地址]，请用字地址指定采样频率。

  • 只能设置内部寄存器地址。

  • 数值以十进制(无符号)格式读取。

  • 如果保存了超出地址范围的值，则会运行如下。

    [1秒]/[100毫秒]

    值

    操作

    [1秒]

    0

    不执行采样。

    大于等于65536

    每65536秒执行一次采样。

    100毫秒

    0

    不执行采样。

    大于等于10

    每900毫秒执行一次采样。

  • 在下述时刻，指定地址中的值被清零。为避免数据清零，请使用内部寄存器的备份功能。
    5.4.4.3 [主机] - [模式] - 备份内部寄存器

  • 人机界面关机或复位

  • 传输工程(自动传输)

  • 从离线模式进入运行模式

  • 每50毫秒监视指定地址一次。在更改采样频率前检查指定地址值的变化。因此，更改采样频率时可能会有一定延迟。另外，当[采样许可位地址]置ON时，采样频率发生改变。

发生次数

选择采样将发生的次数。设置范围在1至65535之间。

数据满位地址

选择是否检查指定的采样周期数已完成。如果采样为一个周期，指定的位地址置ON。

即使该位为ON，采样操作也将继续进行。

数据清除位地址

指定控制采样数据清除的位地址。当该地址置ON时，保存在人机界面中的所有采样组数据都将被清除。在清除了数据后，该位将置OFF。

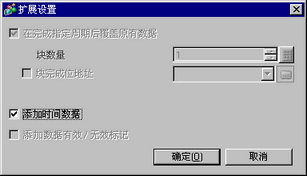

扩展设置

显示[扩展设置]对话框。

在完成指定周期后覆盖原有数据

在已经进行了指定次数的数据采样后，从最旧的数据开始覆盖和保存数据。该设置是固定启用的。

添加时间数据

选择是否随采样数据一起保存采样时间。如果未指定，当显示/保存为CSV或打印时，日期/时间栏将为空白。

保留采样数据(SRAM)

选择是否将采样数据保存到备份存储器(SRAM)。如果未保存采样数据，当人机界面断电或复位时数据将被删除。

备份采样数据

选择在每次指定数量的周期完成后，是否将采样数据备份存储器(SRAM)自动备份到外部存储器。数据以二进制格式保存。
当在历史趋势图中显示历史数据时，将使用外部存储器中备份的数据。如果没有在外部存储器中备份数据，则只会显示备份存储器(SRAM)中保存的发生次数的历史数据。

25.12.1 采样数据使用的容量

保存在

从[CF卡]、[SD卡]和[USB存储器]中选择“保存在”位置。

“保存在”位置中自动为每个采样组创建文件夹。已保存的文件名是时间标记(保存时的年/月/日/时/分/秒)。

例如，如果保存时间为2007年7月2日14:30:05

\SAMP**\T070702_143005#.bin
(“*”表示采样组数，“#”表示索引号)

备份次数

指定写入备份数据的次数(1到500)。

当超过备份次数时

选择当备份文件数超过备份次数中设定的值时的操作。

删除最旧的文件并添加新文件。

停止备份。“9”(文件数超出限制)保存在状态地址中。

状态地址

表示是否把已保存的操作状态和错误信息保存在指定地址中。

错误状态以如下错误代码表示。

错误代码

位12~15

描述

详情

0

成功完成

传输成功完成。

1~3

保留

—

4

没有外部存储器

人机界面上未插入外部存储器。

CF卡盖处于打开状态。

USB存储器未正确格式化或损坏。

5

写入错误

外部存储器没有足够的可用空间，或在写入过程中存储器的连接断开。

由于恢复了人机界面的时间设置等原因，已经存在具有相同时间标记的10个备份数据文件。

SD卡处于写保护状态。

索引文件是只读文件。(SP5000系列或GP4000系列)

6

保留

—

7

CF卡错误

CF卡未正确格式化或损坏。

8

保留

—

9

文件数太多

超出了设定的文件数
