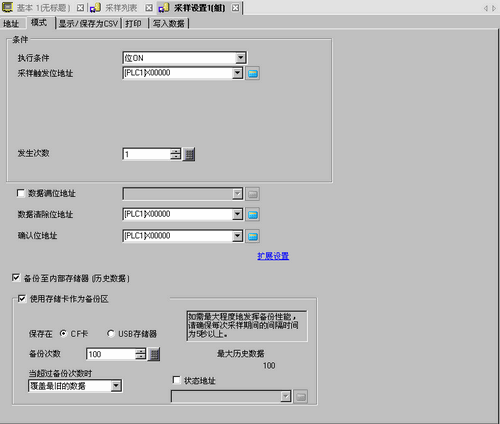

25.9.3.4 模式/位ON

每当指定位置ON时即采集数据。

执行条件

选择采样操作的执行条件。选择[位ON]。

采样触发位地址

选择将控制采样时刻的地址。每次当该地址置ON时进行采样。

发生次数

选择采样将发生的次数。如果勾选了[扩展设置]中的[在完成指定周期后覆盖原有数据]复选框，可以在1至65535中选择次数。如果取消勾选该复选框，范围为1至2048次。

数据满位地址

所有采样完成之后(对应[发生次数] * [块数])，指定是否通过将某个指定位置ON来验证是否完成，而且如果验证完成，设置该地址。

在扩展设置中，如果勾选了[在完成指定周期后覆盖原有数据]复选框，该位将表明数据采样周期何时完成。即使该位为ON，采样操作也将继续进行。如果未指定，当该位置ON时采样操作将结束。请将[数据清除位地址]置ON以便继续。

数据清除位地址

指定控制采样数据清除的位地址。当该地址置ON时，保存在人机界面中的所有采样组数据都将被清除。在清除了数据后，该位将置OFF。

确认位地址

选择地址，用于确认数据读取何时完成。当数据读取完成时，人机界面将该位置ON。

当该地址收到[位ON]状态时，请将控制器/PLC[采样触发位地址]置OFF。当[采样触发位地址]置OFF时，该位将置OFF。

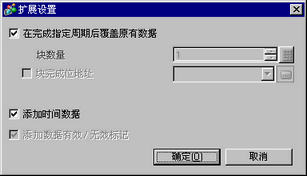

扩展设置

显示[扩展设置]对话框。

在完成指定周期后覆盖原有数据

选择在已经进行了指定次数的数据采样后，是否从最旧的数据开始覆盖和保存数据。

当勾选了此项时，即使已经完成了采样次数，采样也将继续进行。原有数据将不保留。

如果未设置它，将不会覆盖以前的数据。会将新一轮数据作为独立块进行保存。在所有数据均已保存后([发生次数]x[块数量])，直到已删除了所有已保存的数据后，采样才会进行。

块数

按指定采样次数采集到的所有数据被称为一个[块]。仅当未勾选[完成指定周期后覆盖原由数据]时指定一个采样组内设置的块数。设置范围在1至2048之间。限定设置范围的目的是为了确保[发生次数]x[块数]的结果不大于65535。

块完成位地址

针对一个块数据的采样完成之后(指定次数)，指定是否通过将某个指定位置ON来验证是否完成，而且如果验证完成，设置该地址。

这将表明一个块的采样已经完成。采样操作仍将按指定的[块数]继续进行。

  • 该地址不会自动置OFF。为了验证下一个块是否完成，请确保该位返回OFF状态。

添加时间数据

选择当数据读取完成时是否随采样数据一起保存采样时间。如果未指定，当显示/保存为CSV或打印时，日期/时间栏将为空白。

添加数据有效/无效标记

随数据一起保存一个观察标记，以监视数据是否得到正确保存。该设置是固定启用的。

保留采样数据(SRAM)

选择是否将采样数据保存到备份存储器(SRAM)。如果未保存采样数据，当人机界面断电或复位时数据将被删除。

备份采样数据

选择在每次指定数量的周期完成后，是否将采样数据备份存储器(SRAM)自动备份到外部存储器。数据以二进制格式保存。
当在历史趋势图中显示历史数据时，将使用外部存储器中备份的数据。如果没有在外部存储器中备份数据，则只会显示备份存储器(SRAM)中保存的发生次数的历史数据。

25.12.1 采样数据使用的容量

保存在

从[CF卡]、[SD卡]和[USB存储器]中选择“保存在”位置。

“保存在”位置中自动为每个采样组创建文件夹。已保存的文件名是时间标记(保存时的年/月/日/时/分/秒)。

例如，如果保存时间为2007年7月2日14:30:05

\SAMP**\T070702_143005#.bin
(“*”表示采样组数，“#”表示索引号)

备份次数

指定写入备份数据的次数(1到500)。

当超过备份次数时

选择当备份文件数超过备份次数中设定的值时的操作。

删除最旧的文件并添加新文件。

停止备份。“9”(文件数超出限制)保存在状态地址中。

状态地址

表示是否把已保存的操作状态和错误信息保存在指定地址中。

错误状态以如下错误代码表示。

错误代码

位12~15

内容

详情

0

成功完成

传输成功完成。

1~3

保留

—

4

没有外部存储器

人机界面上未插入外部存储器。

CF卡盖处于打开状态。

USB存储器未正确格式化或损坏。

5

写入错误

外部存储器没有足够的可用空间，或在写入过程中存储器的连接断开。

由于恢复了人机界面的时间设置等原因，已经存在具有相同时间标记的10个备份数据文件。

SD卡处于写保护状态。

索引文件是只读文件。(SP5000系列或GP4000系列)

6

保留

—

7

CF卡错误

CF卡未正确格式化或损坏。

8

保留

—

9

文件数太多

超出了设定的文件数
