25.9.3.5 模式/位更改

每次当指定位改变状态(ON/OFF)时进行数据采集。

执行条件

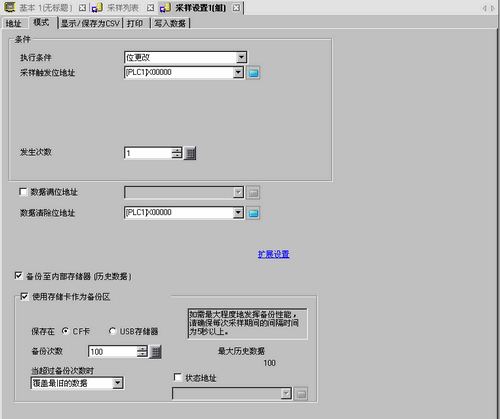

选择采样操作的执行条件。选择[位更改]。

采样触发位地址

选择将控制采样时刻的地址。每次当该地址改变(ON/OFF)时进行采样。

发生次数

选择采样将发生的次数。设置范围在1至65535之间。

数据满位地址

在完成了指定数量的数据采样后，将使用该地址确认操作是否完成。选择是否验证该位地址。

该位表明数据采样周期何时完成。即使该位为ON，采样操作也将继续进行。

数据清除位地址

指定控制采样数据清除的位地址。当该地址置ON时，保存在人机界面中的所有采样组数据都将被清除。在清除了数据后，该位将置OFF。

扩展设置

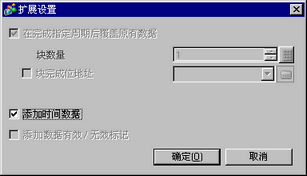

显示[扩展设置]对话框。

在完成指定周期后覆盖原有数据

在已经进行了指定次数的数据采样后，从最旧的数据开始覆盖和保存数据。该设置是固定启用的。

添加时间数据

选择是否随采样数据一起保存采样时间。如果未指定，当显示/保存为CSV或打印时，日期/时间栏将为空白。

保留采样数据(SRAM)

选择是否将采样数据保存到备份存储器(SRAM)。如果未保存采样数据，当人机界面断电或复位时数据将被删除。

备份采样数据

选择在每次指定数量的周期完成后，是否将采样数据备份存储器(SRAM)自动备份到外部存储器。数据以二进制格式保存。
当在历史趋势图中显示历史数据时，将使用外部存储器中备份的数据。如果没有在外部存储器中备份数据，则只会显示备份存储器(SRAM)中保存的发生次数的历史数据。

25.12.1 采样数据使用的容量

保存在

从[CF卡]、[SD卡]和[USB存储器]中选择“保存在”位置。

“保存在”位置中自动为每个采样组创建文件夹。已保存的文件名是时间标记(保存时的年/月/日/时/分/秒)。

例如，如果保存时间为2007年7月2日14:30:05

\SAMP**\T070702_143005#.bin
(“*”表示采样组数，“#”表示索引号)

备份次数

指定写入备份数据的次数(1到500)。

当超过备份次数时

选择当备份文件数超过备份次数中设定的值时的操作。

删除最旧的文件并添加新文件。

停止备份。“9”(文件数超出限制)保存在状态地址中。

状态地址

表示是否把已保存的操作状态和错误信息保存在指定地址中。

错误状态以如下错误代码表示。

错误代码

位12~15

内容

详情

0

成功完成

传输成功完成。

1~3

保留

—

4

没有外部存储器

人机界面上未插入外部存储器。

CF卡盖处于打开状态。

USB存储器未正确格式化或损坏。

5

写入错误

外部存储器没有足够的可用空间，或在写入过程中存储器的连接断开。

由于恢复了人机界面的时间设置等原因，已经存在具有相同时间标记的10个备份数据文件。

SD卡处于写保护状态。

索引文件是只读文件。(SP5000系列或GP4000系列)

6

保留

—

7

CF卡错误

CF卡未正确格式化或损坏。

8

保留

—

9

文件数太多

超出了设定的文件数
