25.6.1 设置步骤 - 采集、查找和排序各种数据

以下步骤设置如下操作：当位M100置ON时，以固定间隔采集5个数据记录。

在[通用设置]菜单中，点击[采样设置]或，打开以下对话框。

点击[新建]，打开[新建采样组]对话框。输入采样组编号，点击[确定]。弹出[采样设置(编号)]对话框。

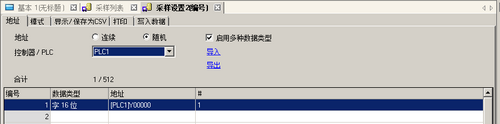

在[地址]选项卡中，选择[随机]和[启用多种数据类型]。

在[控制器/PLC]中选择作为采样目标的控制器。

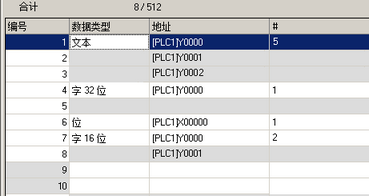

在相应的列中指定[数据类型]和[地址]。
如需使用同种数据类型的连续地址，请在[#]中输入需要使用的字数。如果[数据类型]是[文本]，则在[#]中输入字符数。

如需删除一行中的设置，请右击地址列表中的行，然后选择[删除]。(或按[删除]键)。在[删除确认]对话框中，点击[是(Y)]删除设置。该行空白，它下面的行保持原位。

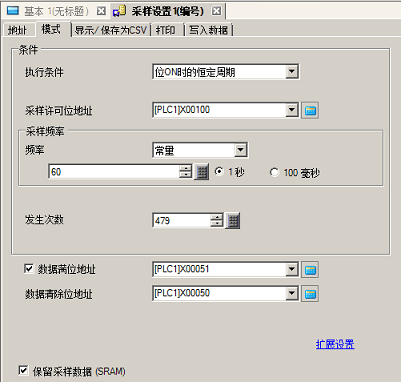

在[模式]选项卡上为[执行条件]选择[位ON时的恒定周期]。

在[采样许可位地址]中，设置位地址，用于控制数据采集操作。

在[采样频率]和[发生次数]字段中指定频率和要采集的数据数。

在[数据清除位地址]字段中输入用于删除采集数据的地址(例如，M50)。当该位置ON时，将删除保存在人机界面采样组1中的所有数据。

点击[扩展设置]，打开[扩展设置]对话框。确认勾选了[添加时间数据]。点击[确定]，关闭该对话框。

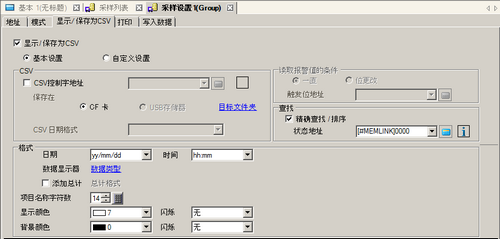

打开[显示/保存为CSV]选项卡。勾选[显示/保存为CSV]复选框，然后选择[自定义设置]。

勾选[精确查找/排序]，并指定状态地址(例如，D300)。

设置显示格式。将[项目名称(水平)行数]设置为1。在[项目名称(水平)/文本字符数]和[项目名称(垂直)]字段中指定字符数。

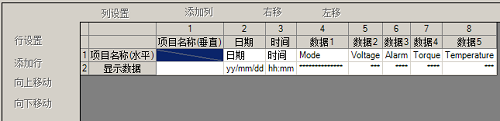

在预览区，双击每个项目名称(水平)单元格，输入项目名称。
此外，根据需要移动或添加列。

选择[日期]列，点击[列设置]。将显示[日期设置]对话框。将日期格式更改为[mm/dd]。点击[确定]，关闭该对话框。

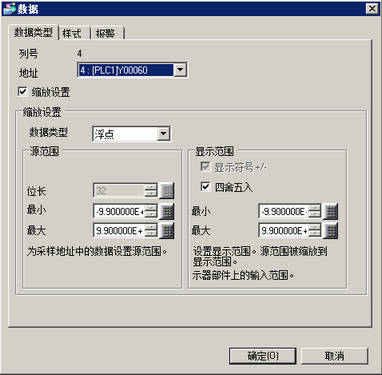

选择[数据4]列，点击[列设置]。将弹出[数据]对话框。将数据类型更改为[浮点]。根据需要在[样式]选项卡上设置[总显示位数]、[数值颜色]和其他项，然后点击[确定]关闭对话框。

打开编辑画面，在[部件(P)]菜单中选择[采样数据显示器(S)]或点击，将部件放置在画面上。

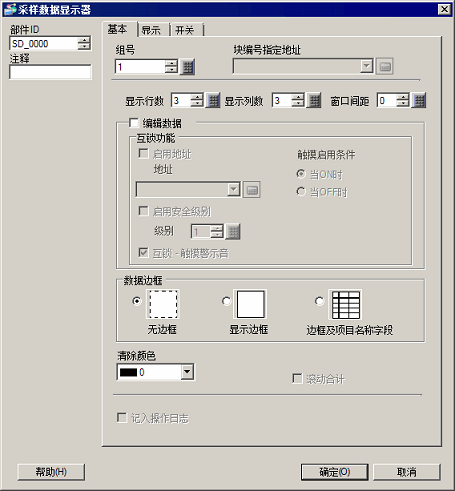

双击部件，打开[采样数据显示器]对话框。

定义您想在画面上显示的采样组。将组号设置为“1”。

设置[显示行数]和[显示列数]。

如果希望在画面上编辑采样数据，请勾选[编辑数据]。这需要设置一个用于编辑数据的键盘。在运行过程中触摸数据，画面将切换为编辑画面，可使用键盘编辑数据。
但是，在显示查找/排序结果的状态下，不能编辑数据。

选择[边框及项目名称字段]。另外，根据需要更改[清除颜色]。

在[显示]选项卡上，选择字体类型和大小。

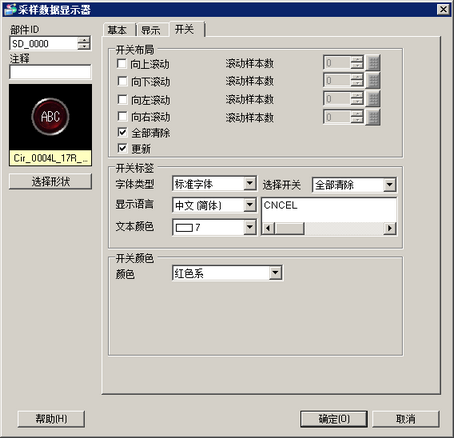

在[开关]选项卡上，选择需要的滚动开关、[全部清除]和[更新]开关。
点击[选择形状]，选择开关形状、添加标签并设置文本颜色。点击[确定]。

采样数据显示器设置完毕。
