25.12.3.1 数据采集时刻

有两种采样方法，分别是按时间段或按位状态。

下面给出采样的执行条件以及每种操作的特征。

时间段

采样执行条件	特点
设置时间采样从指定时间开始并持续指定的时间段。	可以设置开始时间。采样周期以15秒为增量进行设置。在收集完指定次数的数据后，选择是通过覆盖最旧的数据来保存它们还是保存为另外一个新块，而不覆盖。^*1
恒定周期 ^*2 从人机界面开机时开始以恒定周期进行数据采样。	可以以100ms(毫秒)或1s(秒)为单位设置采样周期。在已经进行了指定次数的数据采样后，从最旧的数据开始覆盖和保存数据。
当位为ON时恒定周期^*2 从人机界面开机开始以恒定周期进行数据采样，但前提是指定位为ON。	可以以100ms(毫秒)或1s(秒)为单位设置采样周期。当指定位为OFF时，即使周期开始也不进行数据采样。在已经进行了指定次数的数据采样后，从最旧的数据开始覆盖和保存数据。

位

采样执行条件

特点

位ON

每当指定位置ON时即采集数据。

位更改^*2

每次当指定位改变状态(ON/OFF)时进行数据采样。

^*1超过指定次数的采样数据组被称为“块”。

^*2使用[恒定周期]、[位ON时的恒定周期]或[位更改]时，只要执行条件得到满足，就从所有定义的地址中读取数据并将数据保存到人机界面。

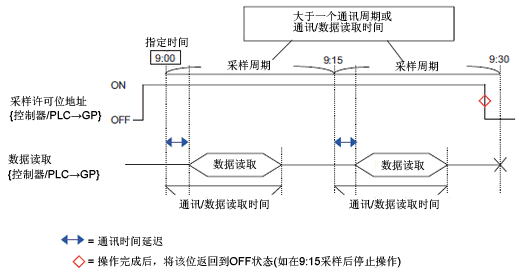

时间设置

当控制器/PLC的[采样许可位地址]为ON且指定的[开始时间]开始时，读取指定地址的数据。然后以指定周期读取数据。

采样周期时间监视器由人机界面的内部时钟操作。

上图显示了人机界面从指定地址读取数据的时序。它显示的并不是精确的时间间隔。
请将[采样周期]设置为通讯周期时间或通讯/读取数据所需时间两者中较大的一个。通讯周期时间保存在人机界面的内部寄存器(特殊继电器区)LS2037中。
在过了开始时间之后，当采样许可位地址置ON时，任何开始时间之前的数据都成为读取错误。
25.12.4.3 如果不能进行数据采样时
当采样许可位地址置ON却没有采样数据时，会记录读取错误。
如果存在采样数据且采样许可位地址置ON，则将在下一次采样时保存采样数据。

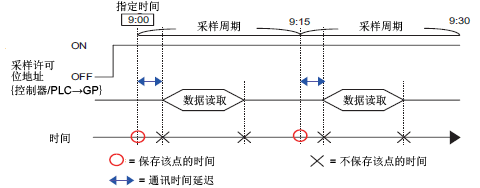

采样数据也将包含采样时间。指定的数据读取的[开始时间]及每个[采样周期]将成为“时间数据”。

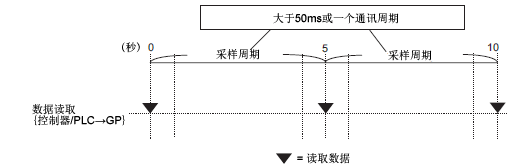

恒定周期

从人机界面上电开机开始以固定周期读取数据。

采样周期时间监视器由人机界面的内部时钟操作。

上图显示了人机界面从指定地址读取数据的时序。它显示的并不是精确的时间间隔。
如果在采样过程中调节时间，它将导致采样时间产生最长一秒的差异。
当用Direct Access方式与控制器/PLC进行通讯时，将[采样周期]设置为通讯周期时间或50ms两者中的较大者。对Memory Link方式来说，将[采样周期]设置为50ms或更大。通讯周期时间保存在人机界面的内部寄存器(特殊继电器区)LS2037中。

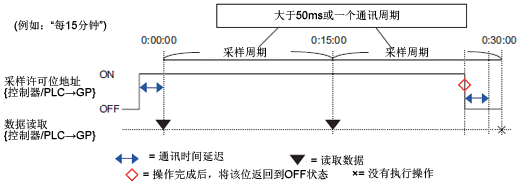

位ON时的恒定周期

当控制器/PLC[采样触发位地址]为ON时，以指定的周期读取数据。采样周期时间由人机界面的内部时钟监控。

上图显示了人机界面从指定地址读取数据的时序。它显示的并不是精确的时间间隔。
从[采样允许位地址]置ON到采样实际开始的这段时间最长可达一秒。
如果在采样过程中调节时间，它将导致采样时间产生最长一秒的差异。
当用Direct Access方式与控制器/PLC进行通讯时，将[采样周期]设置为通讯周期时间或50ms两者中的较大者。对Memory Link方式来说，将[采样周期]设置为50ms或更大。通讯周期时间保存在人机界面的内部寄存器(特殊继电器区)LS2037中。
请确保每个位地址，如[采样触发位地址]和[数据满位地址]，在上电时处于OFF状态，以避免正在进行操作时，人机界面的电源被切断。

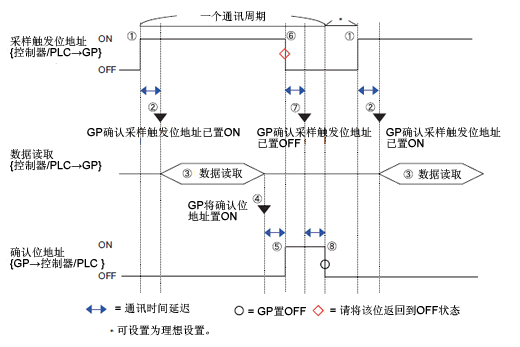

位ON

当控制器/PLC[采样触发位地址]置ON时，会将指定地址数据读到人机界面。当人机界面完成数据读取时，[确认位地址]置ON。

当检测到控制器/PLC的[确认位地址]置ON时，请将[采样触发位地址]置OFF。在将[采样触发位地址]置OFF时，[确认位地址]会自动置OFF。

上图显示了人机界面从指定地址读取数据的时序。它显示的并不是精确的时间间隔。
在规划操作设置时，请将操作过程中GP断电的情况考虑进去。
请确保每个位地址，如[采样触发位地址]和[数据满位地址]，在上电时处于OFF状态，以避免正在进行操作时，人机界面的电源被切断。

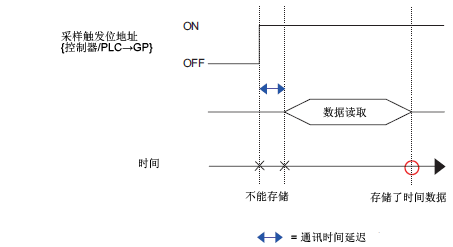

当为采样数据增加获取时间(时间数据)时，时间数据不是[采样触发位地址]置ON时的时间，而是数据读取完成时的时间。
如果开机后又立刻关机，[采样触发位地址]将不能正确工作。请等一段时间，直到人机界面可以识别位状态为ON或OFF。(当使用Direct Access方式时，等候时间应该为通讯周期时间和50ms中的较大者。对Memory Link方式来说是50ms或更长。)

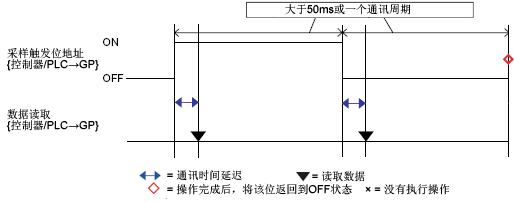

位更改

当控制器/PLC[采样触发位地址]置ON或OFF时，会将指定地址数据读到人机界面。

上图显示了人机界面从指定地址读取数据的时序。它显示的并不是精确的时间间隔。
请确保每个位地址，如[采样触发位地址]和[数据满位地址]，在上电时处于OFF状态，以避免正在进行操作时，人机界面的电源被切断。
如果开机后又立刻关机，[采样触发位地址]将不能正确工作。请等一段时间，直到人机界面可以识别位状态为ON或OFF。(当使用Direct Access方式时，等候时间应该为通讯周期时间和50ms中的较大者。对Memory Link方式来说是50毫秒或更长。)
