25.4.1 设置步骤 - 以指定周期执行采样

配置每次当位(M100)置ON时从D100、D101和D102中进行数据采样的设置。

  1. 在[通用设置(R)]菜单中,选择[采样设置(D)]命令或点击,将显示如下画面。

  2. 点击[新建],将弹出如下对话框。设置采样组编号,点击[确定(O)],将显示采样设置画面。

  3. 在[采样起始地址]中,为您想采样的数据设置起始地址(D100)

  4. 为采样数据指定保存的位长,在[采样字数]中设置地址数。从指定地址开始,显示出前三个字。

  5. 在[模式]选项卡上为[执行条件]选择[位ON]。

  6. 在[采样触发位地址]中,设置控制数据采样操作的位地址(例如,M100)。每次当该位置ON时即运行数据采样。

  7. 指定采样数据的次数(例如,4次)。

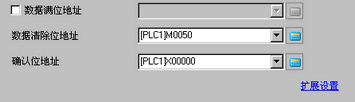

  8. 在[数据清除位地址]字段,设置用于删除采样数据的地址(例如,M50)。当该位置ON时,将删除保存在人机界面采样组1中的所有数据。


    • 另外,也可以设置[数据满位地址],用于检查采样是否已达到定义的[发生次数]。

  9. 在[确认位地址]字段输入地址(例如,M20),用于确认数据读取完成。当数据读取完成时,该位置ON。确认该位置ON并将[采样触发位地址](M100)置OFF。
    (当M100置OFF时,M20也置OFF。)

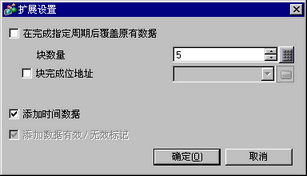

  10. 点击[扩展设置],将显示如下对话框。
    如果勾选了[在完成指定周期后覆盖原有数据]复选框,并在人机界面中保存了定义次数(例如第7步中定义的 “4”)的数据,触发位(M100)第5次置ON,则将用第一组数据执行覆盖并按顺序保存。
    如果取消勾选[在完成指定周期后覆盖原有数据]复选框,就可以调整[块数量]设置。“块”是从指定“发生次数”中采集到的采样数据。显示或打印数据时,可以以块为单位。保存了定义的数据([发生次数] x [块数量])后,即使定义的位置ON,也不会执行采样。

    块数量:定义的[发生次数]个数据为一组。此属性用于指定组数。
