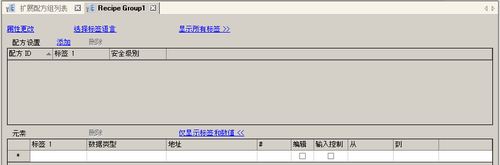

创建配方。
属性更改
点击更改配方组的属性。
设置与[新建扩展配方组]对话框相同。
26.23.1 扩展配方组设置指南
选择标签语言
用此设置切换配方标签或元素标签的语言。点击此链接，将显示如下对话框。
该设置与[通用设置]菜单-[文本列表设置]中的[语言切换]对话框结合工作。
语言数
设置可显示的语言数。最多可以设置16种语言。
选择语言(文本列表)
显示[语言数]所定义数量的文本列表。
编号
[配方]和[元素]列表的标签号。
表名称
显示[通用设置]菜单-[文本列表设置]中定义的表名称和语言。选择配方和元素标签的表。
显示所有标签 >>
如果配方或元素标签使用了多种语言，则显示所有定义语言的标签名称。点击[仅显示默认标签]，则仅列出默认语言的标签名称。
配方
列出配方组中的配方设置。可双击单元格编辑设置。
点击对应于将要使用过滤功能的每一个项目名称的单元格中的
。
将显示在显示过滤结果的一栏中。
选择一行后，可用右键菜单或快捷键复制、粘贴或删除配方。但是，不能在两个GP-Pro EX之间或两个配方组之间进行复制和粘贴。
添加
点击显示以下对话框，新建配方。
配方ID
在1~65535范围内指定配方ID。
最多可创建2048个配方ID。
配方ID不能重复注册。
标签
输入32个字符以下的新配方名称。
定义的标签将显示在扩展配方列表中的配方标签处。
安全级别
可为各配方ID定义0~15的安全级别。
如果当前安全级别低于定义的安全级别，则不能编辑扩展配方数据列表上的元素值。
当用系统变量自动传输扩展配方数据时，即使设置了安全级别，也能进行数据传输。即使设置了安全级别，也能执行扩展配方数据的导入和导出。
要设置安全级别，请在[通用设置]菜单中指向[安全设置]并点击[安全密码]。然后勾选[启用安全功能]复选框。
删除
从[配方]列表中删除选定的配方。
元素
为[配方]列表中的配方设置元素。
点击对应于将要使用过滤功能的每一个项目名称的单元格中的。将显示在显示过滤结果的一栏中。
选择一个单元格后，可用右键菜单或快捷键复制、粘贴或删除元素。但是，不能在两个GP-Pro EX之间或两个配方组之间进行复制和粘贴。
标签1
输入最多32个双字节字符或32个单字节字符，作为元素的标签名。
定义的标签将显示在扩展配方数据列表中的元素标签处。
数据类型
选择元素值的数据类型。
整型
数据类型 |
设置范围 |
8 位 Dec 有符号 |
-128~127 |
8 位 Dec 无符号 |
0~255 |
8位BCD |
0~99 |
8位十六进制 |
0~FF |
16 位 Dec 有符号 |
-32768~32767 |
16 位 Dec 无符号 |
0~65535 |
16位BCD |
0~9999 |
16位十六进制 |
0~FFFF |
32 位 Dec 有符号 |
-2147483648~2147483647 |
32 位 Dec 无符号 |
0~4294967295 |
32位BCD |
0~99999999 |
32位十六进制 |
0~FFFFFFFF |
32位浮点 |
-9.900000e+016~9.900000e+16 |
位 |
0 或 1 |
文本 |
最多72字节 |
当元素的[数据类型]为[有符号8位Dec]、[有符号16位Dec]、[有符号32位Dec]或[32位浮点]时，如果在负号和数值之间输入单字节空格或制表符，或输入连续的负号，数值会被视为0。
例如， -<单字节空格>12345 -> 0，--12345 -> 0
如果元素的[数据类型]为[32位浮点]，请使小数点后的位数不超过[浮点数显示格式]处定义的[小数位数]。
26.25.2 扩展配方数据列表 - 显示设置
使用文本类型时，各地址的字符数取决于控制器/PLC。详情请参阅所用控制器/PLC的手册。
文本数据类型不支持文本列表转换。
关于文本格式中双引号的处理，请参阅以下内容。
26.20 导入和导出扩展配方数据
输出文本时将依据[新建扩展配方组]对话框中[语言]字段定义的字符代码。关于字符代码的详情，请参阅以下内容。
26.20 导入和导出扩展配方数据
扩展配方数据占用的容量取决于定义的数据类型。
检查配方和配方数据占用的[数据大小]和[总数据大小]。务必使[数据大小]和[总数据大小]分别小于20,000字节和320,000字节。
地址
设置目标(或源)寄存器的起始地址。也可以使用内部寄存器地址。
数量
如果[数据类型]是除[文本]以外的任何类型
在1~10,000范围内，指定从[地址]单元格所定义的地址开始的连续字地址或位地址数。如果数据类型是32位，指定范围是1~5,000。
删除首个连续元素将删除所有相关元素。
如果[数据类型] = [文本]
在1~72范围内设置元素值的字符数。
可编辑
指定是否允许编辑扩展配方数据列表上的元素值。如果勾选该复选框，则可在[从]和[到]字段定义范围内编辑元素值。
输入控制
设置元素的[从]和[到]值。[数据类型]为整型或[32位浮点]时可勾选此项。
从
设置元素值的最小值。
到
设置元素值的最大值。
#
指定[配方]列表中选定配方标签的元素值。
如果使用了[输入控制]，则可以指定[从]和[到]所定义范围内的元素值。
最多可创建10,000个元素值。
删除
删除[元素]列表中选定的元素。
仅显示默认标签 <<
仅显示[元素]列表中的元素标签和元素值。
点击[显示所有标签 >>]则显示[元素]列表中的所有设置。
数据大小
状态栏以字节为单位显示配方([配方]列表)数据的大小。
为计算数据大小，[元素]列表中定义的[数据类型]被转换为字节数。
数据类型 |
字节数 |
8位Dec、Hex、BCD 16位Dec、Hex、BCD 位 |
2 |
32位Dec、Hex、BCD、浮点 |
4 |
文本 |
[数量]单元格中定义的字符数 = 字节数 如果定义的字符数为奇数，字节数则为“#+1”。 |
每个配方可占用20,000个字节。将配方中各元素的数据类型转换为字节数，并确认总字节数不超过20,000。
总数据大小
状态栏以字节数为单位显示配方组的数据大小。
每个配方组可占用320,000个字节。确认“数据大小 x 注册的配方ID数”不超过320,000字节。
