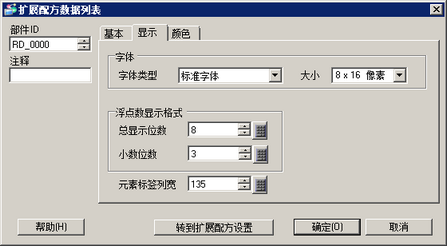

26.25.2 扩展配方数据列表 - 显示

字体类型

从[标准字体]和[矢量字体]中选择扩展配方数据列表中显示的字体类型。

• 标准字体

这是一种位图字体。选择字符高度和宽度的放大比率。放大/缩小字符时，轮廓可能变得不平滑，或者字符被挤压。

• 矢量字体

这是一种字符高度和宽度比率固定的轮廓字体。即使放大/缩小字体，字符仍保存平滑的轮廓。但是，该字体会占用更多的人机界面内存空间。

大小

选择扩展配方数据列表上显示的字体的大小。

• 标准字体

在[8 x 8]~[64 x 128]范围内，以8像素为单位，指定“宽 x 高”。

对于单字节字符，请从[6 x 10]、[8 x 13]、[13 x 23]选择一个固定大小。

• 矢量字体

6至127像素

总显示位数

从1至17中选择元素值的显示位数。小数点后显示的数字也包括在位数内。但是，显示位数不包括小数点。

小数位数

在0~16范围内设置小数点后显示的位数。

如果总显示位数为5，小数位数为2，则显示如下所示：
