26.20.1 操作步骤 - 导入和导出扩展配方数据

如需导入或导出人机界面中的配方数据,请从[通用设置]菜单中选择[扩展配方],勾选[导入/导出到人机界面]复选框,并设置[数据存储]位置。

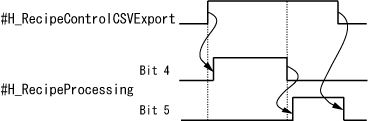

导出

将人机界面中的配方数据以CSV文件格式保存到外部存储器。

  1. 在人机界面上插入外部存储器。

  2. 在#H_RecipeGroupID中保存待导出的配方组ID。

  3. 在#H_RecipeGroupName中保存配方组名称。

  4. 将#H_RecipeControlCSVExport置ON。在导出过程中,#H_RecipeProcessing的位4置ON。

  5. 在[通用设置]菜单的[扩展配方]对话框中,在[数据存储]列出的外部存储器中创建“配方设置”文件夹,并创建定义的CSV文件。导出一旦完成,#H_RecipeProcessing的位4置OFF,位5置ON。
    文件名如下。
    例如,如果#H_RecipeGroupName为“Branch A”, #H_RecipeGroupID为“1”,文件名则为“00001_Branch A.csv”。

  6. 确认#H_RecipeProcessing的位5置ON,然后将#H_RecipeControlCSVExport置OFF。#H_RecipeProcessing的位5自动置OFF。

位4:正在导出(导出完成后自动置OFF)。

位5:导出完成(当#H_RecipeControlCSVExport切换为OFF时,将自动置OFF)

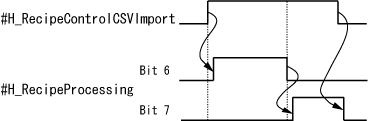

导入

将扩展配方数据(CSV文件)从外部存储器读取到人机界面。

  1. 将包含扩展配方数据(CSV文件)的外部存储器连接到人机界面。(使用[通用设置]菜单-[扩展配方]-[数据存储]字段定义的外部存储器。)

  2. 将#H_RecipeControlCSVImport置ON。在导出过程中,#H_RecipeProcessing的位6置ON。

  3. CSV文件中的数据被导入人机界面,原有扩展配方数据被覆盖。
    导入一旦完成,#H_RecipeProcessing的位6置OFF,位7置ON。

  4. 确认#H_RecipeProcessing的位7置ON,然后将#H_RecipeControlCSVImport置OFF。#H_RecipeProcessing的位7自动置OFF。

位6:正在导入(导入完成后自动置OFF)。

位7:导入完成(当#H_RecipeControlCSVImport切换为OFF时,将自动置OFF)
