2相脉冲输出分别使用两个输出端子,输出单脉冲或双脉冲。
在LT4000系列中,可使用一个2相脉冲输出,它使用Y0和Y1输出端子。必须使用CH3和CH4来设置脉冲模式。所有其他设置均与正常脉冲输出和加速/减速脉冲输出一样。
功能摘要 |
数据存储 |
设置固定输出频率 |
|
设置初始输出频率 |
|
设置从初始输出频率到正常输出频率的时间变化。 |
|
创建加速/减速表 |
|
检查各参数的异常状态 |
|
开始和停止2相脉冲输出 |
|
检查2相脉冲输出的开始和停止状态 |
|
检查输出端子的状态 |
|
设置输出脉冲数 |
对于脉冲输出模式,可选择单脉冲(脉冲/方向)或双脉冲(正向/反向)。还可以针对每种模式切换输出端子。
单脉冲(脉冲/方向或方向/脉冲)

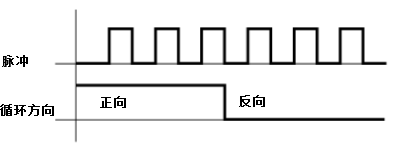

一个输出端子输出脉冲,另一个输出端子输出方向信号。
双脉冲(CW/CCW或CCW/CW)

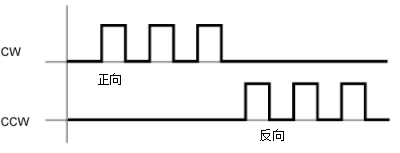

为正向或反向输入输出脉冲。
如何设置脉冲输出模式
从[工程]菜单的[系统设置]中,点击[I/O驱动程序],勾选[两相脉冲]。

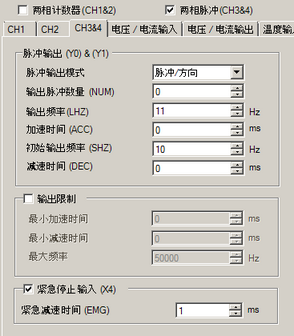

在[CH3&4]选项卡的[脉冲输出模式]中,选择脉冲输出模式。
