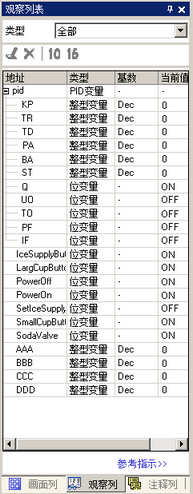

30.15.2.3 观察列表

在“监控步”中,观察列表显示符号变量的当前值。“观察列表”对于调试目标非常有用,因为您可以编辑列表中的符号变量值。

类型

选择在[观察列表]窗口中注册的符号变量或系统变量的类型。

有关如何注册的信息,请参阅如下内容。

30.12.2 监控/更改符号变量的当前值

操作图标

编辑

在“监控步”中,您可以编辑已注册符号变量的显示格式和值。

删除

在“监控步”中,您可以从观察列表中删除符号变量。

十进制

在“监控步”中,将显示更改为十进制格式。

十六进制

在“监控步”中,将显示更改为十六进制格式。

地址

显示添加到观察列表的变量名称。

类型

显示添加到观察列表窗口的变量类型。

显示格式

显示添加到观察列表的变量格式。

当前值

在“监控步”中,添加到观察列表的当前值被显示出来。

如果类型是[位变量],右击然后点击[ON]、[OFF]、[强制ON(C)]或[强制OFF(O)]。

如果类型是[整型变量]、[浮点型变量]或[实型变量],右击来输入值。

示例显示

在“监控步”中,您只能为[整型变量]类型配置设置。选择[指定位]、[指定字节]或[指定字]。

可以在[指定字节]和[指定字]中指定十进制或十六进制格式。
