30.12.2 监控/更改符号变量的当前值

您可以监控符号变量的ON/OFF状态及已在[观察列表]窗口中注册的逻辑程序内的设备值。

1. 在[查看(V)]菜单中选择[工作区(W)]，然后点击[观察列表(D)]。
   将弹出 [ 观察列表 ] 窗口。

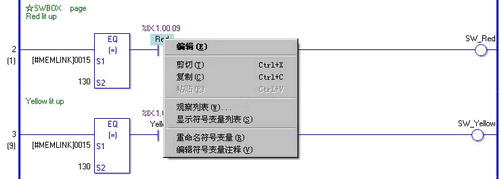

2. 右击逻辑程序内您想监控的符号变量，然后点击[观察列表(W)]。符号变量被添加到[观察列表]窗口。




   • 如需将变量添加到观察列表中，请将需要监控的符号变量拖放到“观察列表”中。通过选择、拖放，您可以同时注册多个符号变量。

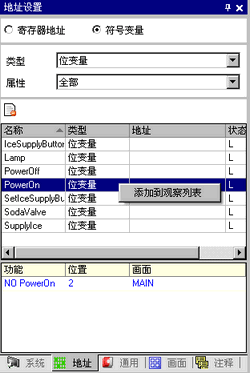

   • 您也可以通过选择[地址设置]窗口中的[符号变量]来添加变量，右击您想监控的符号变量,然后点击[添加到观察列表]。


3. 在[观察列表]的类型列表中，选择要监控的符号变量的数据类型。

4. 传输工程到人机界面。

5. 在GP-Pro EX中，点击状态工具栏中的监控图标 。监控步骤开始。

6. 监控[观察列表]中已注册符号变量的当前值。
   可查看更改各地址的当前值后对运行有何种影响。如需在[类型]为[位变量]时查看运行状况，可右击选择[强制ON(C)]或[强制OFF(O)]。




   • 当 [ 类型 ] 是 [ 位变量 ]时，可以执行操作检查。从监控步骤中选择操作数，从[ 控制器 ] 菜单中选择 [ 强制ON(C)] 或 [ 强制OFF(O)]。或者，您可以使用操作数快捷菜单。

   • 当 [ 类型 ]是[ 整型变量 ]、[ 浮点型变量 ]或[ 实型变量 ]，通过更改当前值可以检查操作数。从[ 控制器 ] 菜单中选择操作数，从[控制器]菜单中选择 [当前值编辑 ]。或者，您可以使用操作数快捷菜单。

7. 结束在线监控制。点击状态工具栏上的[编辑]图标。将显示[结束监控]对话框。点击[是(Y)]返回编辑器。
