30.8.1.1 新建功能块

如需新建功能块(FB)，请执行以下操作：

1. 在[画面(S)]菜单中，选择[新建画面(N)]来创建一个新的功能块。

2. 在功能块的编辑画面中，插入指令并注册变量。

设置步骤

下面介绍如何创建一个输出闪烁信号的功能块。

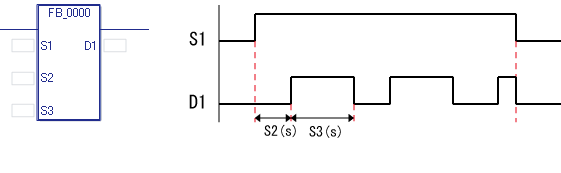

此功能块的功能是：当指定位置ON时，输出一个交替ON和OFF的闪烁信号。

• 输入

S1：闪烁开始位

S2：指定闪烁信号OFF持续时间的整数，单位为秒

S3：指定闪烁信号ON持续时间的整数，单位为秒

• 输出

D1：位输出

1. 从[画面(S)]菜单中选择[新建画面(N)]或点击，显示[新建画面]对话框。

2. 在[新建画面]对话框中，从[画面类型]中选择[功能块画面]。


3. 在[名称]中输入功能块的名称，然后点击[新建]。(例如：FB_0000)

4. 功能块被注册到画面列表窗口，编辑画面打开。

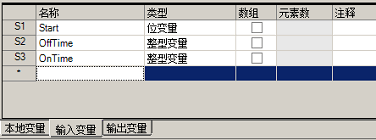

5. 在功能块画面的变量列表中，选择[输入变量]选项卡，注册一个位变量和两个整型变量。它们将被用作功能块的输入操作数(S1~S3)。(例如：在“名称”列中输入“Start”，在“类型”列选择“位变量”。)




   • 在“输入变量”和“输出变量”选项卡中，按[向上移动]和[向下移动按钮]可更改操作数的顺序。例如，选择第二行OffTime，点击[向下移动]按钮。OnTime变为S2操作数，OffTime变为S3操作数。

   • 如需更改注册变量的变量类型，请选择变量，右击，从弹出的菜单中选择需要的变量类型。

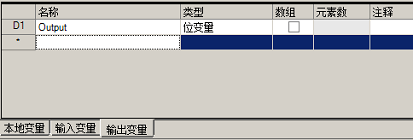

6. 在功能块画面的变量列表中，选择[输出变量]选项卡，注册一个位变量。它将被用作功能块的输出操作数(D1)。(例如：在“名称”列中输入“Output”，在“类型”列选择“位变量”。)

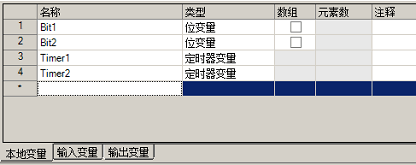

7. 在功能块画面的变量列表中，选择[本地变量]选项卡，注册两个位变量和两个定时器变量。它们将仅在功能块内使用。(例如：在“名称”列中输入“Bit1”，在“类型”列选择“位变量”。)

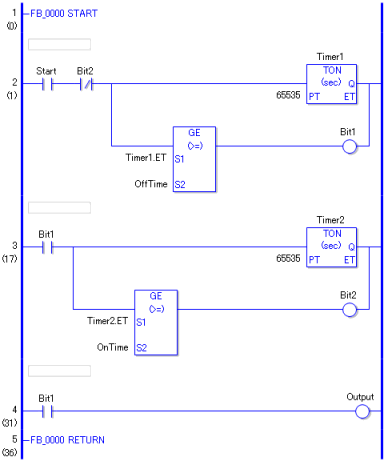

8. 在功能块的编辑画面中，插入行并如下所示创建程序。


9. FB_0000至此创建完成。

10. 打开逻辑画面，从插入指令中选择[功能块指令]，插入FB_0000。




    • 也可以从[画面列表]窗口中选择FB_0000，然后将它拖放到逻辑画面。

    • 根据[系统设置]-[逻辑程序]-[在功能块中共享本地变量]的设置，功能块指令的运行情况有所不同。
      30.8.2 功能块变量

11. 为插入的功能块设置地址和/或变量。



    • 功能块指令操作数的变量类型应与用于传递数值的输入/输出变量的类型一致。

    • 双击逻辑画面中插入的功能块，打开[操作数设置]对话框，可在其中的操作数列表中设置地址/变量。
