30.8.2 功能块变量

在功能块编辑画面中，用功能块(FB)专用变量和系统变量创建程序。

FB专用变量有3种：一种变量仅能在FB之内使用，另外两种变量则作为功能块指令的操作数，用于向逻辑程序传递FB数据或从逻辑程序接收FB数据。变量在功能块画面的变量列表中创建，使用范围是创建它们的FB之内。

本地变量

本地变量是仅用于FB之内的变量。不能从插入FB的逻辑画面直接写入本地变量。

每个FB最多可注册512个本地变量。

输入变量/输出变量

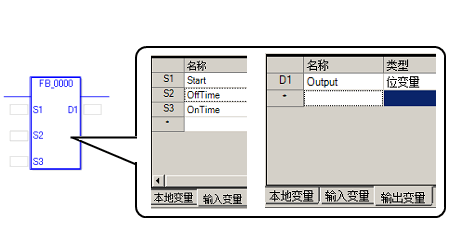

在功能块之与逻辑程序之间，可以用输入变量和输出变量传递和接收数据。将FB插入逻辑画面后，在FB中创建的输入变量显示为S操作数，输出变量显示为D操作数。

每个FB最多可注册63个输入变量和63个输出变量。

对于操作数，需要指定与输入变量或输出变量的变量类型一致的地址或变量。为S操作数设置的地址或变量，其保存的值被传递到输入变量，并用于功能块。另外，FB中输出变量的值被保存在为D操作数设置的地址或变量中。

备注

创建或使用FB时，请注意以下几点。

• FB不会自行复位。

人机界面开机后，即使导通状态结束，FB也不会复位，且FB中的变量保持上次的值。需要时请复位FB。

• 因在功能块中共享本地变量的设置而产生的区别

在逻辑程序中将同一FB当作指令多次使用时，使用的逻辑变量的数量及FB中本地变量的运行情况将取决于[系统设置]-[逻辑程序]-[在功能块中共享本地变量]设置。因为本地变量的表现不同，逻辑程序的处理结果也会不同。

下述示例描述了不同设置下的区别：

示例：

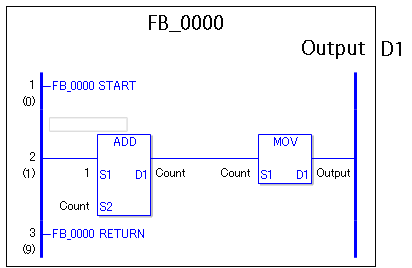

创建FB(FB_0000)，功能是每次执行指令即加1。FB向输出变量(Output)传递一个值，该值为本地变量(Count)加1。

在逻辑程序中用了两次FB_0000，两次中D1操作数分别是D100和D2000。

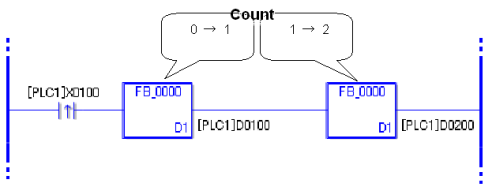

• 如果选择了启用共享
  ，则即使在逻辑程序中多次使用了同一FB(FB_0000)，本地变量的使用量也不会增加。
  执行逻辑程序时，D100和D200交替增加(D100=1, 3, 5, 7, D200=2, 4, 6, 8)，而结果值会在每次X100置ON时输出。这是因为逻辑程序中两个功能块指令从相同的本地变量(Count)读写数据。这样，同一FB被当作指令在逻辑程序中多次使用，可能不能得到预期的结果。当多次使用同一FB时，请避免让它们同时执行，或者让它们一次执行即完成操作。

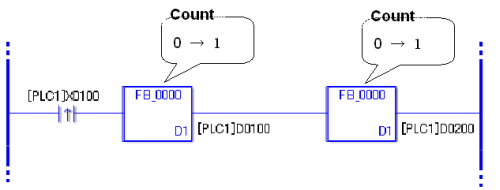

• 如果选择禁用共享
  ，每次在逻辑程序中使用同一FB (FB_0000)时，本地变量的使用量即会增加。
  执行逻辑程序时，值每次加1(D100=1, 2, 3, 4, D200=1, 2, 3, 4)，结果值会在每次X100置ON时输出。这是因为两个功能(FB_0000)块分别使用不同的本地变量(Count)。因此，多个相同的FB不会相互影响。
