13.8 [指示灯]设置指南
有关部件放置方法和地址、形状、颜色和标签设置方法等的详细信息,请参阅“部件编辑步骤”。
8.7.1 编辑部件
下面介绍如何用一个指示灯以不同颜色来显示起重机的移动方向(右、左或停止)及错误提示位状态。使用以下方法,可显示5种状态,包括所有位均OFF。
在[部件(P)]菜单中选择[开关/指示灯(C)],然后选择[指示灯(L)]或点击图标,在画面上放置一个指示灯。
双击画面上放置的指示灯。画面上将显示[开关/指示灯]对话框。点击[扩展]。

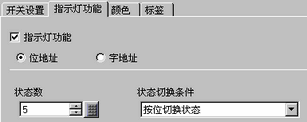

设置[状态数]和[状态切换条件]。将[状态数]设置为3以上,才能设置[状态切换条件]。(例如,[状态数] = 5,[状态切换条件] = 按位切换状态)

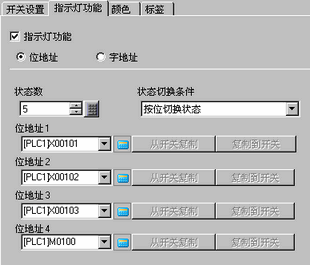

设置[位地址1]。在[输入地址]对话框中,选择控制器/PLC,将寄存器地址设为X101,然后点击[Ent]。(例如,X101)。
此外,如下所示设置[位地址2]到[位地址4]。
(例如,[位地址2] X102,[位地址3] X103,[位地址4] M100)
可通过将相应的位地址置ON(1)或OFF(0)来定义各个[状态]。
状态 |
描述 |
|||
---|---|---|---|---|
位地址4 |
位地址3 |
位地址2 |
位地址1 |
|
[状态0] |
0 |
0 |
0 |
0 |
[状态1] |
0 |
0 |
0 |
1 |
[状态2] |
0 |
0 |
1 |
0 |
[状态3] |
0 |
1 |
0 |
0 |
[状态4] |
1 |
0 |
0 |
0 |
同时将多个位置ON时,指示灯按升序显示:[位1]->[位2]->[位3]->[位4]。
在[选择形状]中选择每种[状态]的指示灯形状。
点击[颜色]选项卡。在[选择状态]列表中,选择[状态0]并定义其[显示颜色]。
[状态0]是所有位“全部OFF”的状态。
在[选择状态]中选择[状态1]并设置[显示颜色]。[状态1]是指定位地址X101为ON的状态。
设置[状态2]至[状态4]的[显示颜色]。
根据所选的形状,颜色设置步骤可能与上面介绍的步骤不同。点击[选择形状]。将显示[选择状态]窗口。选择每个状态,然后点击[打开]选择形状和颜色。
根据所选的形状,可能不能更改颜色。
点击[标签]选项卡。定义将显示在指示灯上的标签。指定字体类型和大小,然后在矩形文本区输入要显示的文本。点击[确定]。
选择指示灯后按下[F2]键,可以直接编辑标签文本。
