13.7.1 设置步骤 - 通过更改字地址值来切换状态(指定范围)

指示灯的颜色可以根据字地址的值而改变。

请指定数值范围来作为切换指示灯颜色的条件。最多可指定256个范围，通过设置各个范围的[状态]，可以定义拟显示的指示灯形状。范围设置具有优先级。当指定的范围发生重叠时，将显示具有较高优先级的[状态]。

下述步骤介绍用字地址D100的值来切换显示一个3色(状态0~状态2)指示灯的状态。

状态2(优先级1)对应的字地址值是100~200，状态1(优先级2)对应的字地址值是状态2的范围加减50，状态0(超出范围的显示)对应的是上述之外的范围。指示灯颜色：状态2为绿色，状态1为黄色，状态0为红色。

在[部件(P)]菜单中选择[开关/指示灯(C)]，然后选择[指示灯(L)]或点击图标，在画面上放置一个指示灯。

1. 双击画面上放置的指示灯。画面上将显示[开关/指示灯]对话框。点击[扩展]。

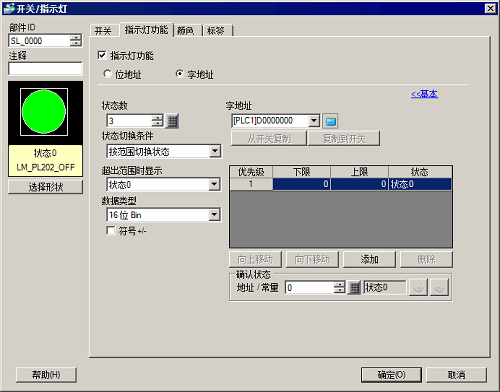

2. 点击[字地址]，设置[状态数]和[状态切换条件]。
   (例如，[状态数] = 3，[状态切换条件] = 按范围切换状态)


3. 在[字地址]中，设置用于切换指示灯颜色的地址，在[数据类型]中，设置地址中保存的数据类型。(例如：[字地址]=D100，[数据类型]=16位Dec，[符号 +/-]=无)

4. 选择[超出范围时显示]的状态。当字地址值超出设置的所有范围时，将显示此处指定的[状态]。(例如：状态0)

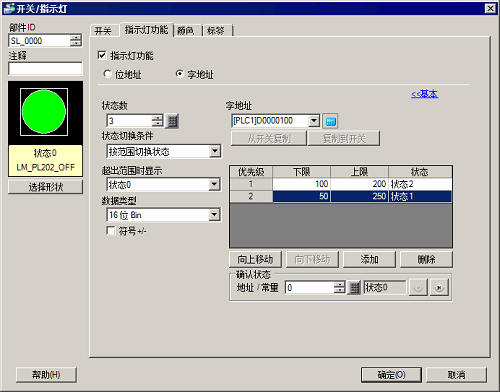

5. 在范围设置列表中，根据需要添加行，设置[下限]、[上限]和[状态]。每点击[添加]按钮一次，就会增加一行。当字地址值大于[下限]并小于[上限]时，指示灯将以指定的[状态]显示。(例如：[优先级]1的[下限]为100，[上限]为200，[状态]为状态2，[优先级]2的[下限]为50，[上限]为250，[状态]为状态1)




   • 范围设置发生重叠时，将显示优先级较高的一个。优先级编号越小，[优先级]越高；编号越大，[优先级]越低。使用[向上移动]和[向下移动]按钮，可以上下移动各行，从而更改其优先级。

6. 在[选择形状]中选择每种[状态]的指示灯形状。

7. 点击[颜色]选项卡。在[选择状态]中选择各个状态，指定[显示颜色]。
   (例如：[状态0]：[显示颜色]=红；[状态1]：[显示颜色]=黄；[状态2]：[显示颜色]=绿)



   • 根据所选的形状，颜色设置步骤可能与上面介绍的步骤不同。点击[选择形状]。弹出[选择状态]窗口。选择每个状态，然后点击[打开]选择形状和颜色。

   • 根据所选的形状，可能不能更改颜色。

8. 点击[标签]选项卡，定义各个状态的标签。指定字体类型和大小，然后输入文本并点击[确定]。



   • 选择指示灯后按下[F2]键，可以直接编辑标签文本。
